Đo Lưu Lượng Khối Lượng Cho Nguyên Liệu Rời (Hạt/Bột) – Mutec Model MF3000

Trong quá trình sản xuất liên quan đến nguyên liệu rời, việc kiểm soát và ghi nhận chính xác khối lượng vật liệu lưu thông đóng vai trò cốt yếu đối với hiệu suất của toàn bộ nhà máy. Thiết bị Mutec Model MF 3000 là dòng cảm biến đo lưu lượng khối lượng chuyên dụng, được thiết kế để thay thế các phương pháp đo lường truyền thống đắt đỏ và phức tạp.

Tóm tắt nhanh điểm nổi bật của Cảm biến đo lưu lượng khối lượng Mutec MF 3000:

• Công nghệ Vi sóng (Microwave): Đo lường không tiếp xúc, cung cấp độ chính xác cao lên đến 1%.
• Thiết kế tối ưu: Lắp đặt phẳng (flush-mount) trên thành ống, không cản trở dòng chảy và không gây mài mòn lên thiết bị.
• Vận hành bền bỉ: Cấu trúc không có bộ phận chuyển động cơ học, hoàn toàn không yêu cầu bảo trì (maintenance-free).
• Đo lường chính xác: Bỏ qua hoàn toàn các hạt tĩnh và lớp bụi bám dính trên bề mặt cảm biến.
• Truyền thông chuẩn công nghiệp: Hỗ trợ tín hiệu Analog (0/4-20mA), xung đếm, rơ-le cảnh báo và RS485 Modbus.
• An toàn khu vực nguy hiểm: Cung cấp tùy chọn nhiệt độ cao (lên đến 450°C) và chứng nhận ATEX cho môi trường phòng nổ (Zone 20/21 và Zone 2).

Thách thức trong hệ thống cấp liệu và định lượng

Nhiều ứng dụng xử lý vật liệu rời đòi hỏi phải đo lường liên tục dòng lưu lượng khối lượng, ví dụ như để định lượng chính xác nguyên liệu hoặc đánh giá lưu lượng ra/vào các bồn chứa. Tuy nhiên, các thiết bị đo lường truyền thống như cân băng tải (belt scales), tấm va đập (impact plates) hay cân phễu thường đi kèm với chi phí đầu tư cao, quá trình lắp đặt phức tạp và đòi hỏi chi phí bảo trì bảo dưỡng liên tục. Cảm biến đo lưu lượng khối lượng MF 3000 mang đến một giải pháp thay thế hoàn hảo để khắc phục triệt để các vấn đề này.

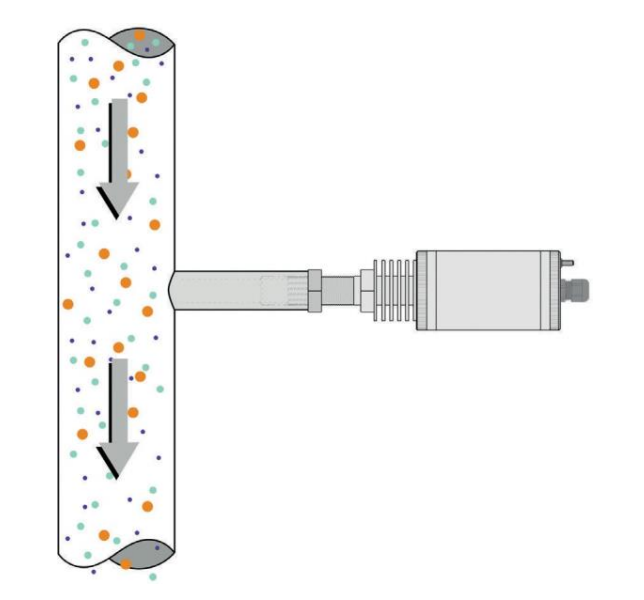

Nguyên lý đo lường bằng công nghệ Vi sóng

Thiết bị được lắp đặt sao cho bề mặt cảm biến nằm phẳng với mặt trong của đường ống thông qua một đầu ren hàn.

• Hệ thống tạo ra một trường vi sóng (microwave field) bên trong không gian đường ống.
• Chọn hạt vật liệu nào chuyển động qua khu vực này đều phản xạ lại sóng vi sóng, gây ra sự thay đổi về tần số và biên độ của tín hiệu phản xạ.
• Dựa trên các thay đổi này, hệ thống sẽ tính toán tốc độ và khối lượng của dòng vật liệu một cách chuẩn xác.
• Đặc biệt, các hạt không chuyển động, điển hình như sự tích tụ bụi trên thành ống, hoàn toàn không ảnh hưởng đến thuật toán tính toán, đảm bảo tính ổn định lâu dài cho kết quả đo.

Lợi ích trọng tâm khi ứng dụng cảm biến Mutec MF 3000

Tích hợp cảm biến đo lưu lượng khối lượng vào dây chuyền sản xuất giúp các kỹ sư quản lý tối ưu hóa OEE (Hiệu suất thiết bị tổng thể) thông qua các ưu điểm:

• Đo lường thời gian thực (Real-time): Hệ thống ghi nhận và truyền tải dữ liệu lưu lượng khối lượng liên tục, phục vụ cho các thuật toán điều khiển tự động hóa.
• Tương thích đa dạng vật liệu: Hoạt động ổn định với mọi loại bột, bụi, hạt nhựa, viên nén (pellets) và dạng sợi với kích thước hạt dao động từ xấp xỉ 1 nm đến 20 mm.
• Lắp đặt dễ dàng: Thiết bị được thiết kế tối ưu cho việc lắp đặt cải tạo trên các đường ống kim loại hiện hữu (trong các ứng dụng dẫn động khí nén hoặc rơi tự do) có đường kính lên tới 300 mm mà không làm gián đoạn dòng lưu chất.
• Bảo vệ thiết bị và dây chuyền: Cấu trúc có khả năng chống mài mòn cực tốt, kết quả đo không bị tác động bởi sự thay đổi của nhiệt độ, độ ẩm hay tĩnh điện tĩnh.

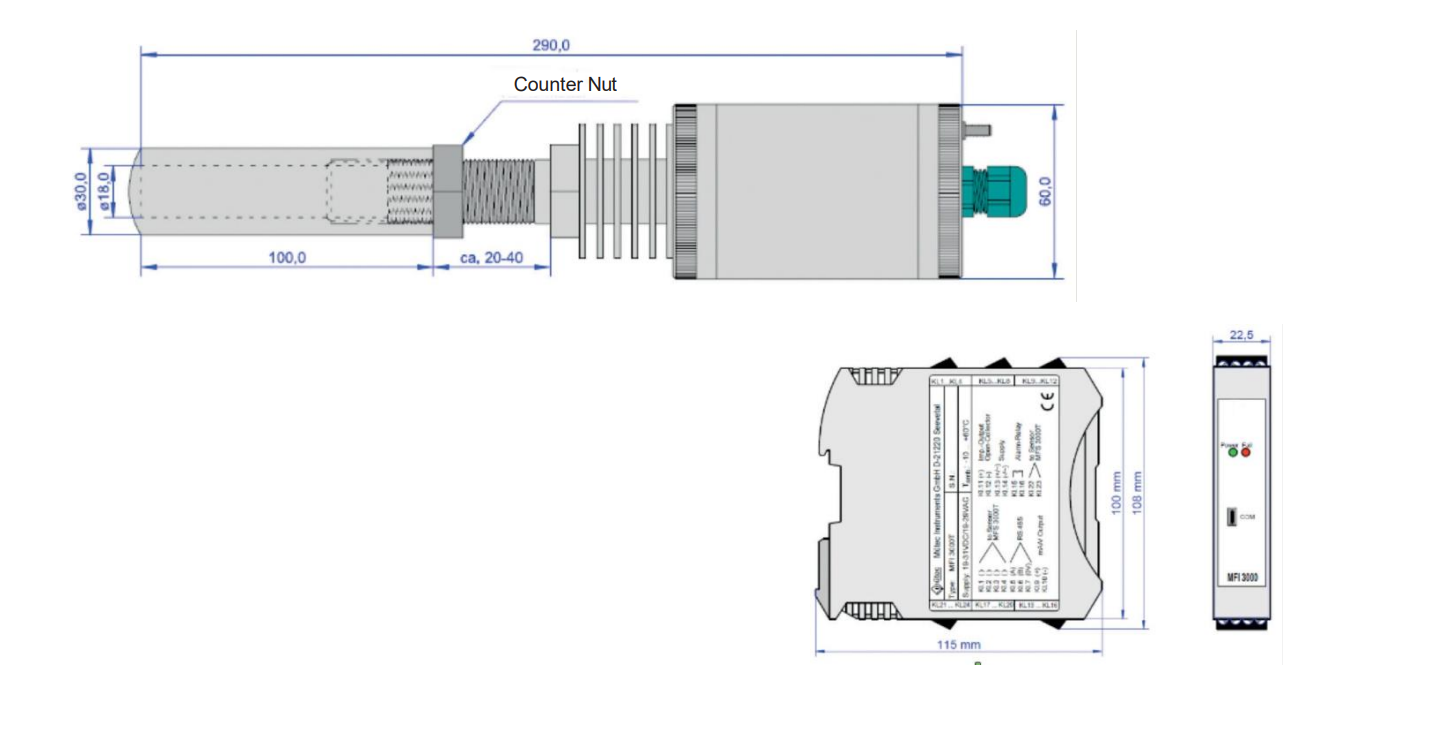

Thông số kỹ thuật chuyên dụng của hệ thống

Hệ thống bao gồm bộ phận cảm biến (Sensor) và bộ chuyển đổi tín hiệu (Transistor/Transmitter) với các thông số đáp ứng chuẩn công nghiệp:

• Vật liệu cấu tạo: Vỏ cảm biến làm từ Thép không gỉ (1.4307 hoặc tùy chọn 1.4571). Bề mặt cảm biến sử dụng vật liệu PA, Ceramic (Gốm) hoặc Teflon tùy theo mức độ yêu cầu chống mài mòn của dự án.
• Dải đo lưu lượng: Từ 1 kg/h đến vài tấn/giờ (giới hạn sẽ phụ thuộc vào đường kính ống và đặc tính quy trình).
• Áp suất chịu đựng: Đạt chuẩn 6 bar (có thể chịu được áp suất tạm thời lên tới 30 bar).
• Nhiệt độ quy trình: Phiên bản tiêu chuẩn hoạt động từ -20°C đến +90°C (cho bản PA, Ceramic) hoặc +100°C (bản Teflon). Các phiên bản chịu nhiệt độ cao đặc biệt có thể vận hành ổn định ở mức +150°C hoặc lên tới +450°C.
• Lưu trữ dữ liệu hiệu chuẩn: Bộ điều khiển cho phép lưu tối đa 24 đường cong hiệu chuẩn (calibration curves) khác nhau cho các loại vật liệu hoặc điều kiện vận hành riêng biệt.

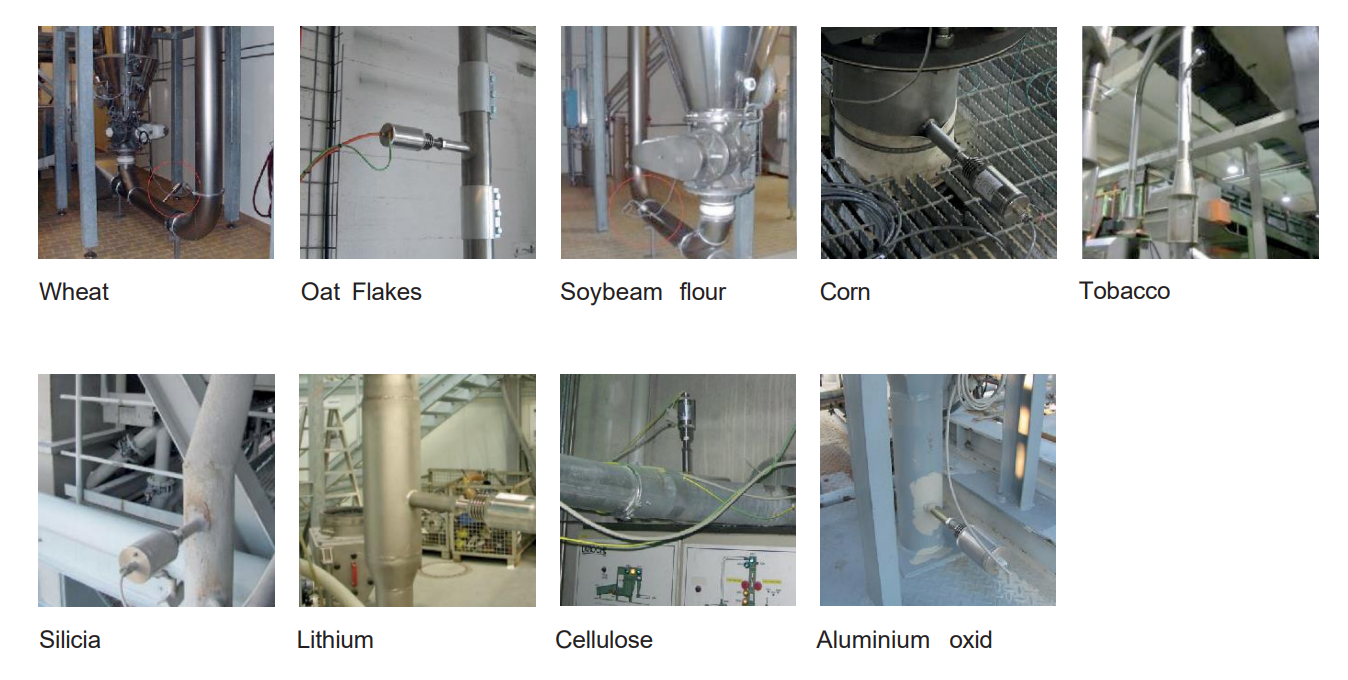

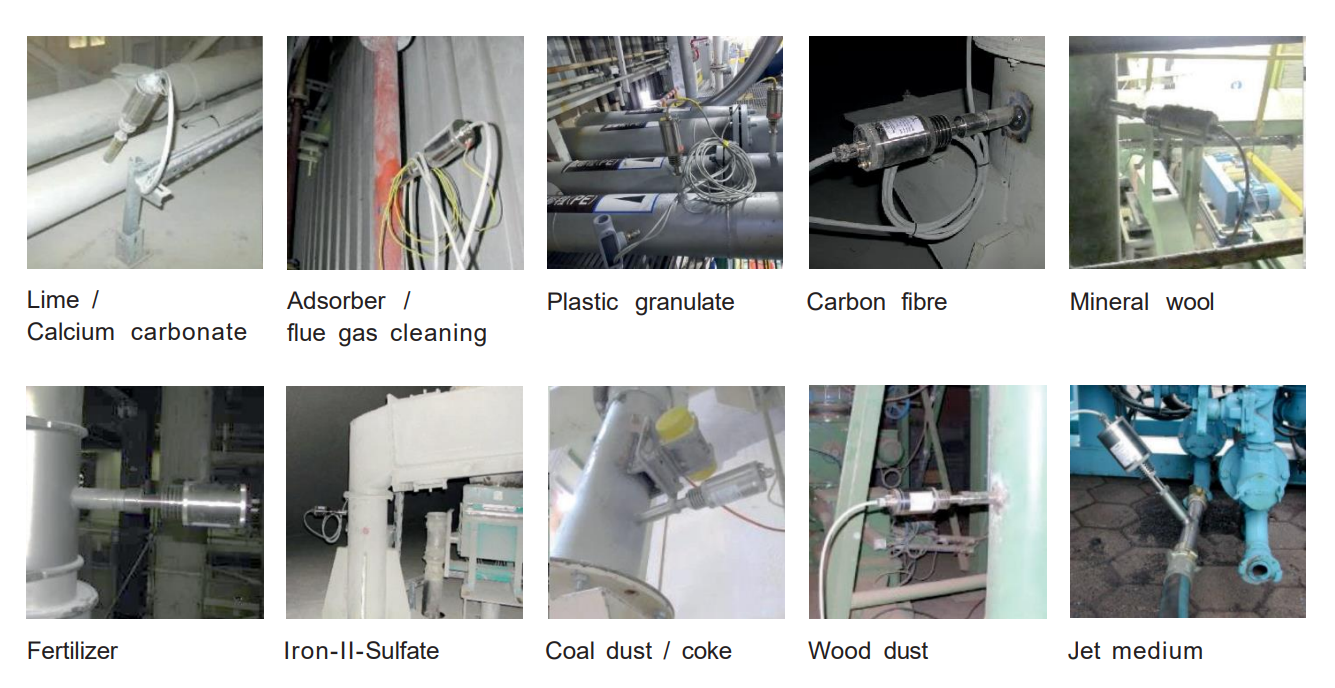

Ứng dụng trong Tự động hóa quá trình

Với độ tin cậy đã được chứng minh qua nhiều năm, cảm biến đo lưu lượng khối lượng Mutec MF 3000 là hệ thống giám sát chính xác được ứng dụng phổ biến trong các ngành công nghiệp như:

• Sản xuất Xi măng, Vật liệu xây dựng và Kính.
• Công nghiệp Hóa chất, Phân bón và Bột giặt.
• Ngành Dược phẩm, Thực phẩm và Thức ăn chăn nuôi.
• Sản xuất Nhựa, Cao su và Pin năng lượng (Battery production).
• Luyện kim (Nhôm, Thép), Khai thác Than và Công nghiệp Nhiệt điện.
