GIẢI PHÁP GIÁM SÁT LƯU LƯỢNG NƯỚC TỪ XA CHO TÒA NHÀ & ĐÔ THỊ THÔNG MINH
Tối ưu hóa hiệu suất vận hành – Minh bạch dữ liệu – Tiết kiệm chi phí
THÁCH THỨC TRONG QUẢN LÝ NƯỚC ĐANG GẶP PHẢI
Ghi số thủ công: Tốn nhân công, dễ sai sót
Việc ghi nhận chỉ số bằng tay không chỉ tiêu tốn nguồn lực mà còn phụ thuộc hoàn toàn vào con người. Sai lệch khi đọc số, nhập liệu hoặc nhầm lẫn giữa các đồng hồ có thể dẫn đến số liệu không chính xác, ảnh hưởng trực tiếp đến việc tính toán chi phí và báo cáo vận hành.
Thất thoát nước: Khó phát hiện kịp thời
Khi không có hệ thống giám sát liên tục, các sự cố như rò rỉ, vỡ ống hoặc tiêu thụ bất thường rất khó được phát hiện sớm. Hệ quả là lượng nước thất thoát tăng dần theo thời gian, gây lãng phí tài nguyên và làm phát sinh chi phí không cần thiết.
Dữ liệu rời rạc: Thiếu cơ sở để phân tích và tối ưu
Dữ liệu được lưu trữ phân tán (file giấy, Excel riêng lẻ…) khiến việc tổng hợp, so sánh theo thời gian hoặc giữa các khu vực trở nên khó khăn. Điều này hạn chế khả năng đánh giá hiệu quả sử dụng, phát hiện xu hướng bất thường và đưa ra quyết định tối ưu.
Tranh chấp chỉ số: Thiếu minh bạch và tin cậy
Khi số liệu không được ghi nhận và lưu trữ một cách tự động, minh bạch, các tranh chấp giữa Ban quản lý và người sử dụng là điều khó tránh khỏi. Việc thiếu bằng chứng rõ ràng khiến quá trình đối soát trở nên phức tạp và mất thời gian.

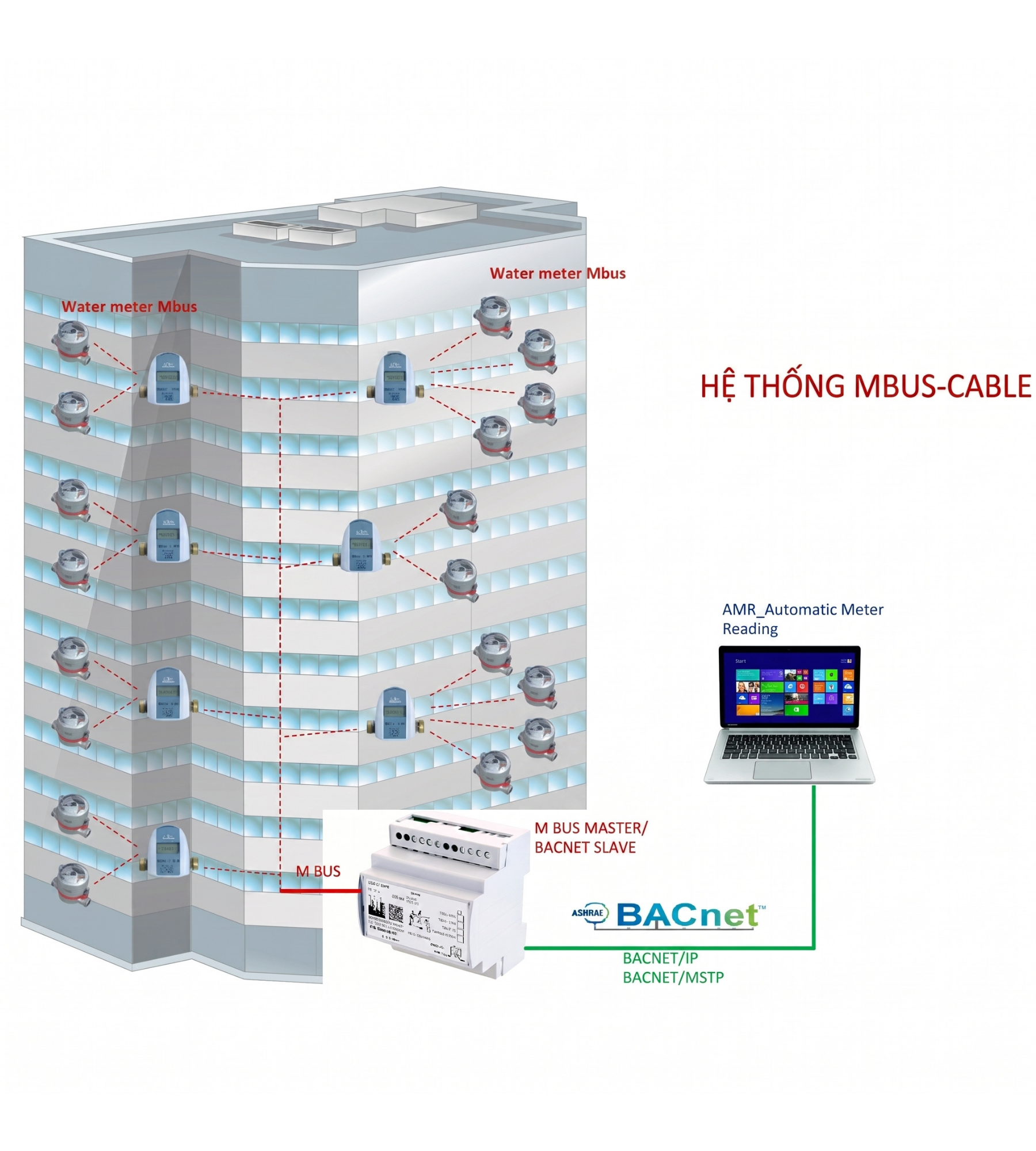

GIẢI PHÁP GIÁM SÁT LƯU LƯỢNG NƯỚC TỪ XA CÓ DÂY
Hệ thống được thiết kế dựa trên các giao thức truyền thông vững chắc, đảm bảo dữ liệu thông suốt ngay cả trong môi trường phức tạp.
Thiết bị hệ thống:
- M-Bus Master / Gateway: Bộ thu thập dữ liệu trung tâm, hỗ trợ chuyển đổi sang các giao thức Modbus RTU, BACnet/IP hoặc Ethernet.
- Bộ khuếch đại tín hiệu M-Bus (Repeater): Giúp mở rộng khoảng cách truyền tín hiệu và kết nối lên đến 250 thiết bị.
- Cáp tín hiệu chuyên dụng: Cáp M-Bus 2 lõi (YCYM-2X0.8 mm) có vỏ bọc chống nhiễu.
Module truyền thông M-Bus:
- APT-MBUS-NA-1: Dành cho đồng hồ dân dụng kích cỡ DN15 & DN20.
- APT-MBUS-NA-2: Tương thích với các dòng Master+ (DN25 – DN40).
- APT-MBUS-NA-4: Chuyên dụng cho đồng hồ công nghiệp MWN (DN40 – DN300).
Đồng hồ đo năng lượng nhiệt:
- Đồng hồ đo nhiệt nóng/lạnh dạng compact (DN15 – DN20).
- Đồng hồ đo nhiệt siêu âm độ chính xác cao (DN15 – DN100).

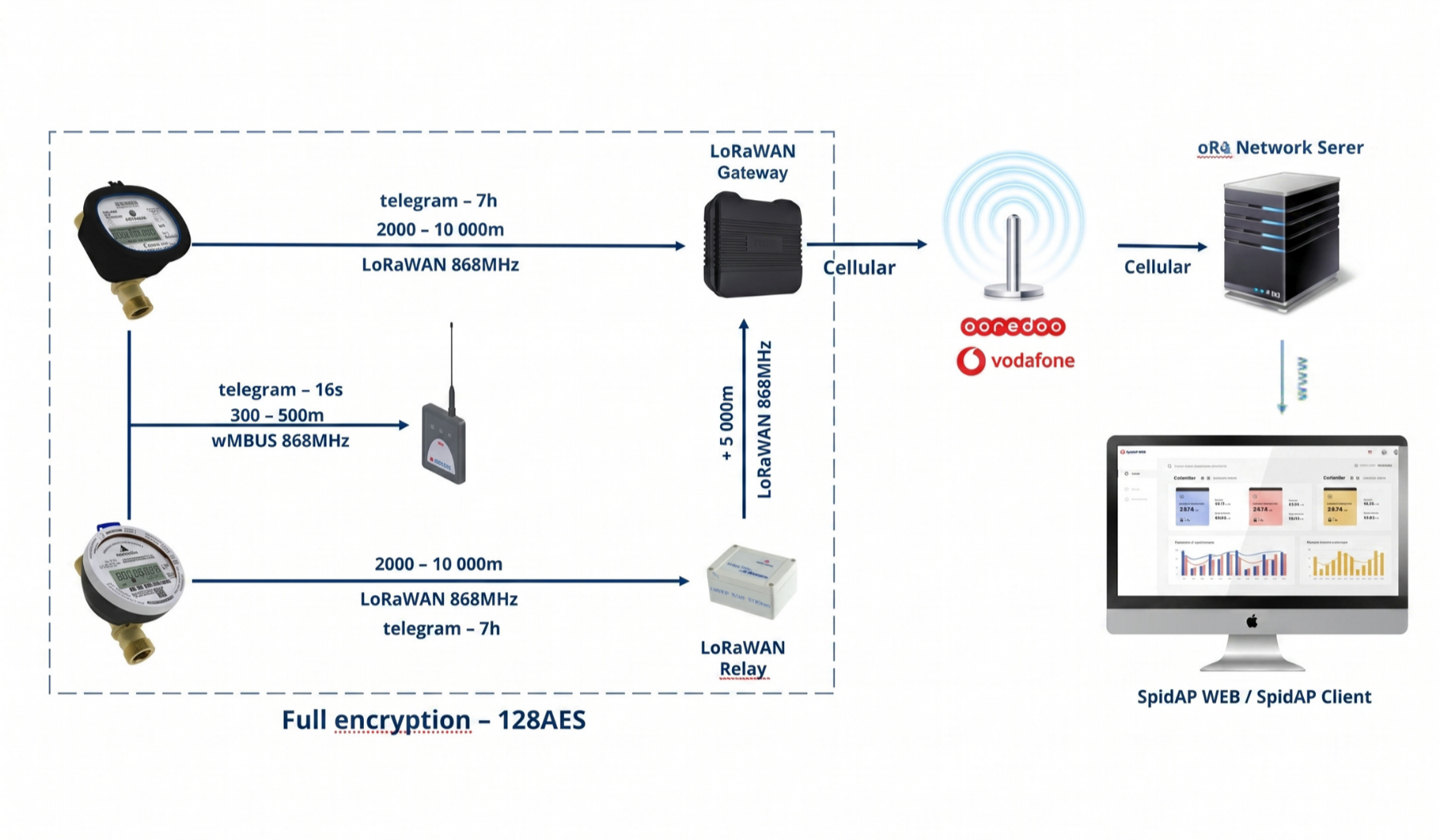

GIẢI PHÁP GIÁM SÁT LƯU LƯỢNG NƯỚC TỪ XA KHÔNG DÂY
Giải pháp này sử dụng sóng vô tuyến tần số 868 MHz để truyền dữ liệu, phù hợp cho các khu đô thị rộng lớn hoặc hạ tầng cũ không thể đi dây.
- Đồng hồ nước tích hợp module không dây: Tương tự hệ thống có dây, sử dụng các dòng JS Smart+, JS Master+, và MWN.
- Module truyền tín hiệu không dây (Wireless M-Bus):
- NAXOM OP-04-1: Dành cho đồng hồ dân dụng kích cỡ DN15 & DN20.
- APT-O3A-3: Dành cho đồng hồ Master+ kích cỡ DN25 – DN40.
- APT-WMBUS-NA-1: Dành cho đồng hồ công nghiệp MWN từ DN40 – DN300.
- Thiết bị thu thập dữ liệu:
- Bộ chuyển đổi WMBUS/Bluetooth (APT-VERTI-1): Cho phép smartphone hoặc tablet thu thập dữ liệu ở gần.
- LoRaWAN Gateway: Trạm thu phát sóng khoảng cách xa lên đến 10.000m.
- Bộ lặp Wireless M-Bus (AT-WMBUS-05-3): Chuyển tiếp tín hiệu trong khu vực rộng.
- Bộ tập trung dữ liệu GSM/GPRS (HUB-WMBUS): Thu thập và đẩy thẳng lên Cloud qua mạng di động.
Phương thức thu thập dữ liệu:

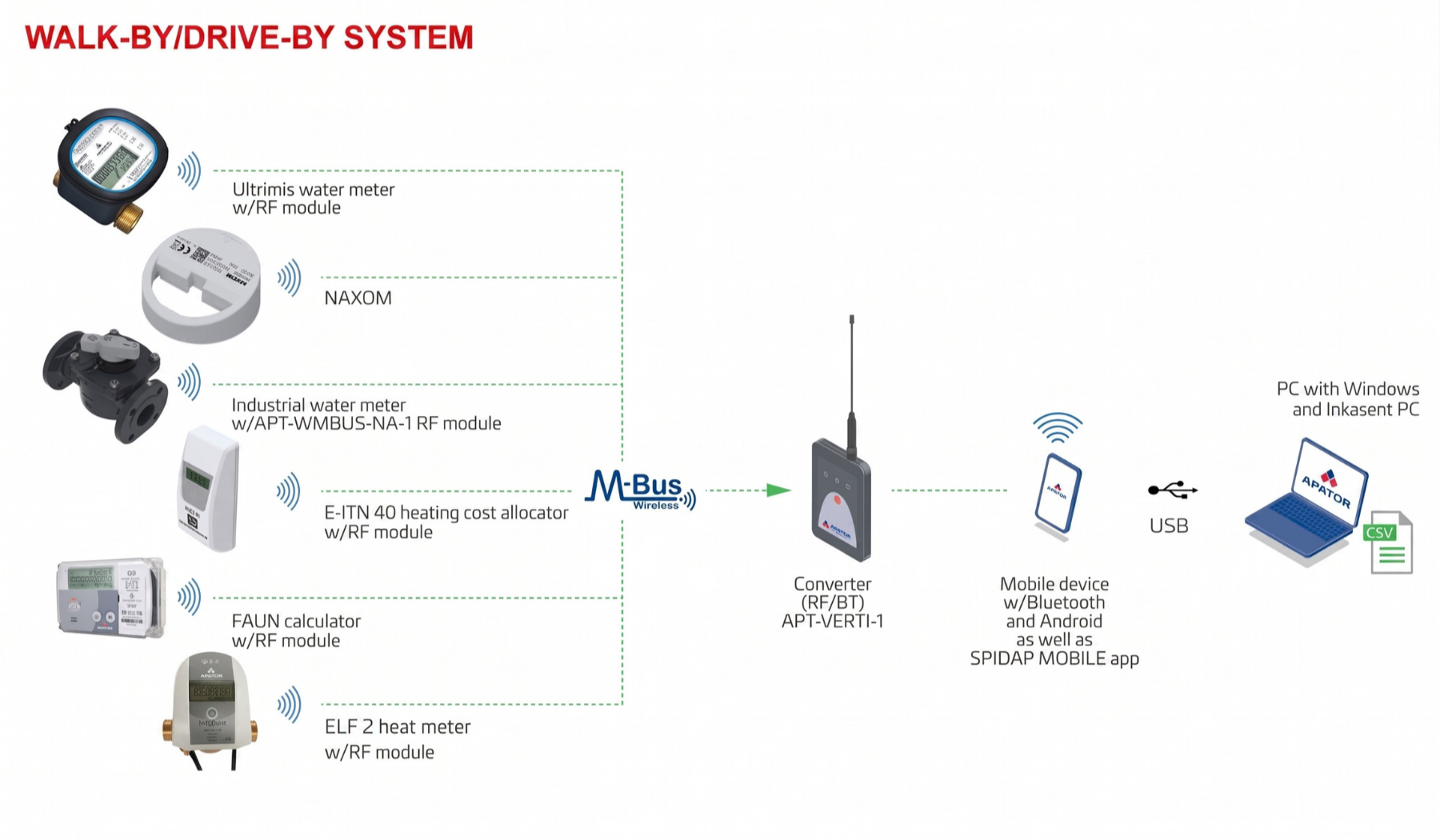

- Walk-by / Drive-by: Hình thức đọc di động. Nhân viên vận hành sử dụng thiết bị cầm tay hoặc smartphone để thu thập dữ liệu từ đồng hồ nước khi di chuyển ngang qua khu vực lắp đặt.

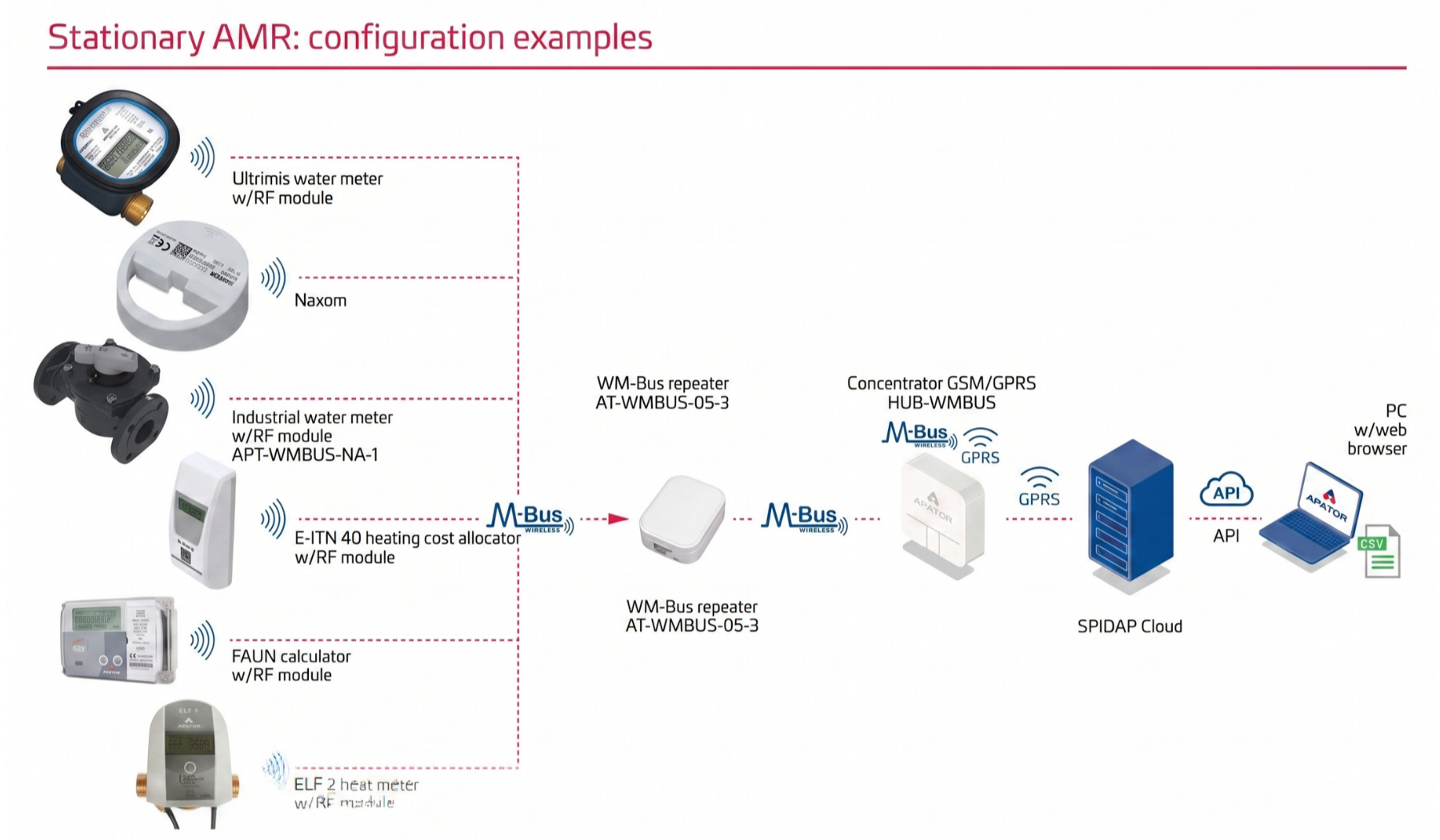

- Stationary (Cố định): Hình thức thu thập tự động. Dữ liệu được truyền liên tục từ đồng hồ về hệ thống giám sát trung tâm/máy chủ mà không cần con người đến hiện trường.

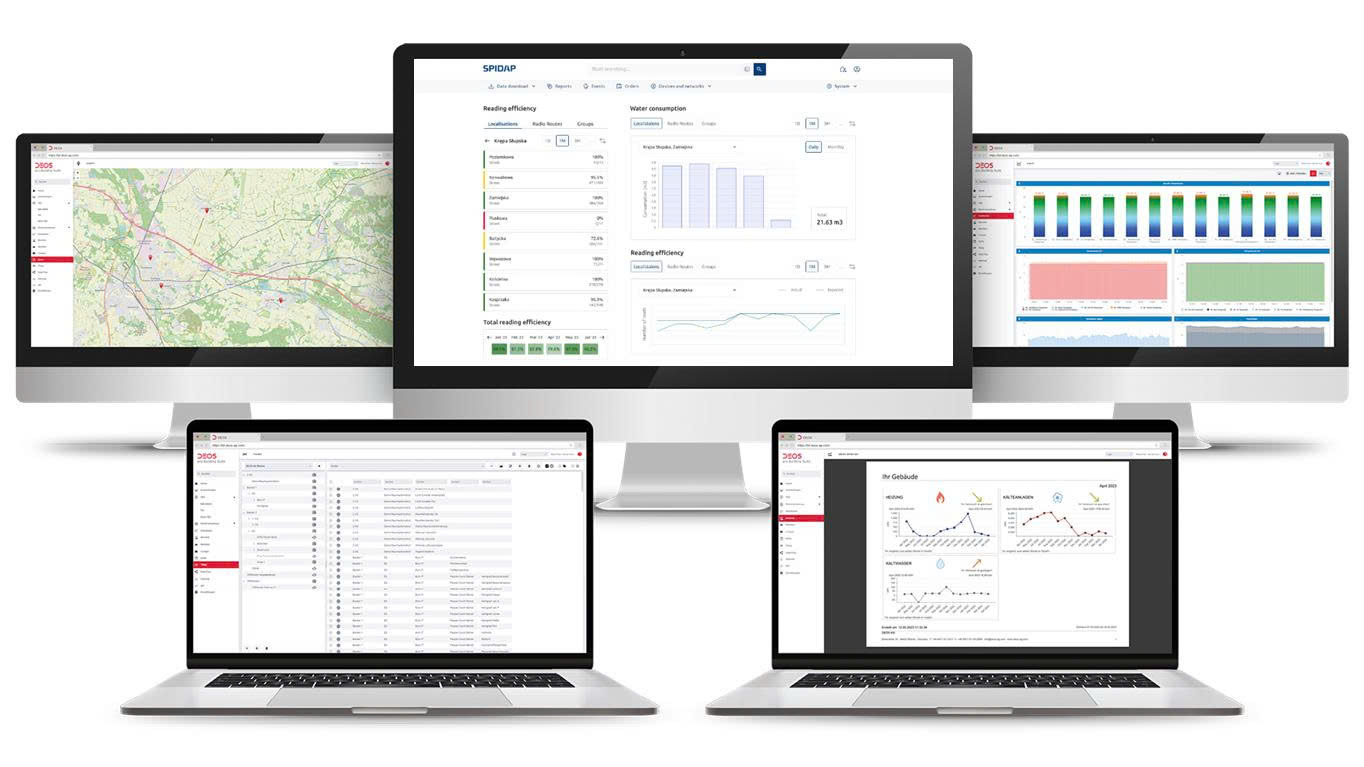

NỀN TẢNG QUẢN LÝ TẬP TRUNG
SPIDAP là nền tảng phần mềm giúp kết nối và quản lý toàn bộ dữ liệu từ các thiết bị đo lưu lượng nước – hệ thống có dây hay không dây – trên một giao diện thống nhất. Nhờ đó, doanh nghiệp có thể kiểm soát hệ thống một cách toàn diện, chính xác và theo thời gian thực.
Không chỉ là công cụ thu thập dữ liệu, SPIDAP đóng vai trò như một trung tâm điều hành số, giúp doanh nghiệp nâng cao hiệu quả quản lý và ra quyết định dựa trên dữ liệu thực tế.
CỤ THỂ, SPIDAP MANG LẠI:
- Thu thập dữ liệu liên tục theo thời gian thực từ hiện trường, giúp theo dõi tình trạng hệ thống mọi lúc.
- Phân tích thông minh, hỗ trợ phát hiện sớm rò rỉ hoặc các dấu hiệu bất thường.
- Bảo mật đa lớp, đảm bảo dữ liệu luôn an toàn và toàn vẹn.
- Báo cáo trực quan, dễ hiểu, có thể tùy chỉnh theo nhu cầu quản lý.
- Đồng bộ dữ liệu xuyên suốt từ hiện trường đến trung tâm, đảm bảo tính minh bạch và chính xác.
- Dễ dàng tích hợp với các hệ thống hiện có như SCADA, ERP hoặc nền tảng IoT.
SPIDAP - Powering Utility Decisions with Smart Data
LỢI ÍCH MANG LẠI CHO DOANH NGHIỆP
Tiết kiệm chi phí & loại bỏ lãng phí
Loại bỏ hoàn toàn việc ghi số thủ công, giảm chi phí nhân công. Cảnh báo sớm giúp phát hiện kịp thời rò rỉ, thất thoát, ngăn chặn lãng phí tài nguyên nước ngay từ đầu.
Gia tăng hiệu quả tài chính
Giảm thất thoát và tối ưu vận hành giúp nhanh chóng thu hồi vốn đầu tư. Dữ liệu minh bạch hỗ trợ tính toán chi phí, lập hóa đơn và quản lý doanh thu hiệu quả, bền vững.
Minh bạch & chính xác dữ liệu
Toàn bộ dữ liệu thu thập tự động theo thời gian thực. Lưu trữ tập trung giúp dễ dàng truy xuất, đối soát số liệu, giảm thiểu tranh chấp giữa các bên liên quan.
Nâng cao hiệu quả quản lý
Theo dõi tình trạng sử dụng nước mọi lúc, mọi nơi trực tuyến. Cảnh báo thông minh hỗ trợ nhà quản lý chủ động xử lý sự cố dựa trên dữ liệu thực tế.
Tối ưu vận hành hệ thống
Phân tích dữ liệu để nhận diện các điểm tiêu thụ chưa hiệu quả, điều chỉnh vận hành, loại bỏ lãng phí. Linh hoạt mở rộng và tích hợp với hạ tầng hiện có.
Đô thị & Tòa nhà thông minh
Góp phần xây dựng hệ sinh thái quản lý hiện đại, nền tảng cho Smart City và Smart Building. Tối ưu tài nguyên và hướng đến sự phát triển bền vững.

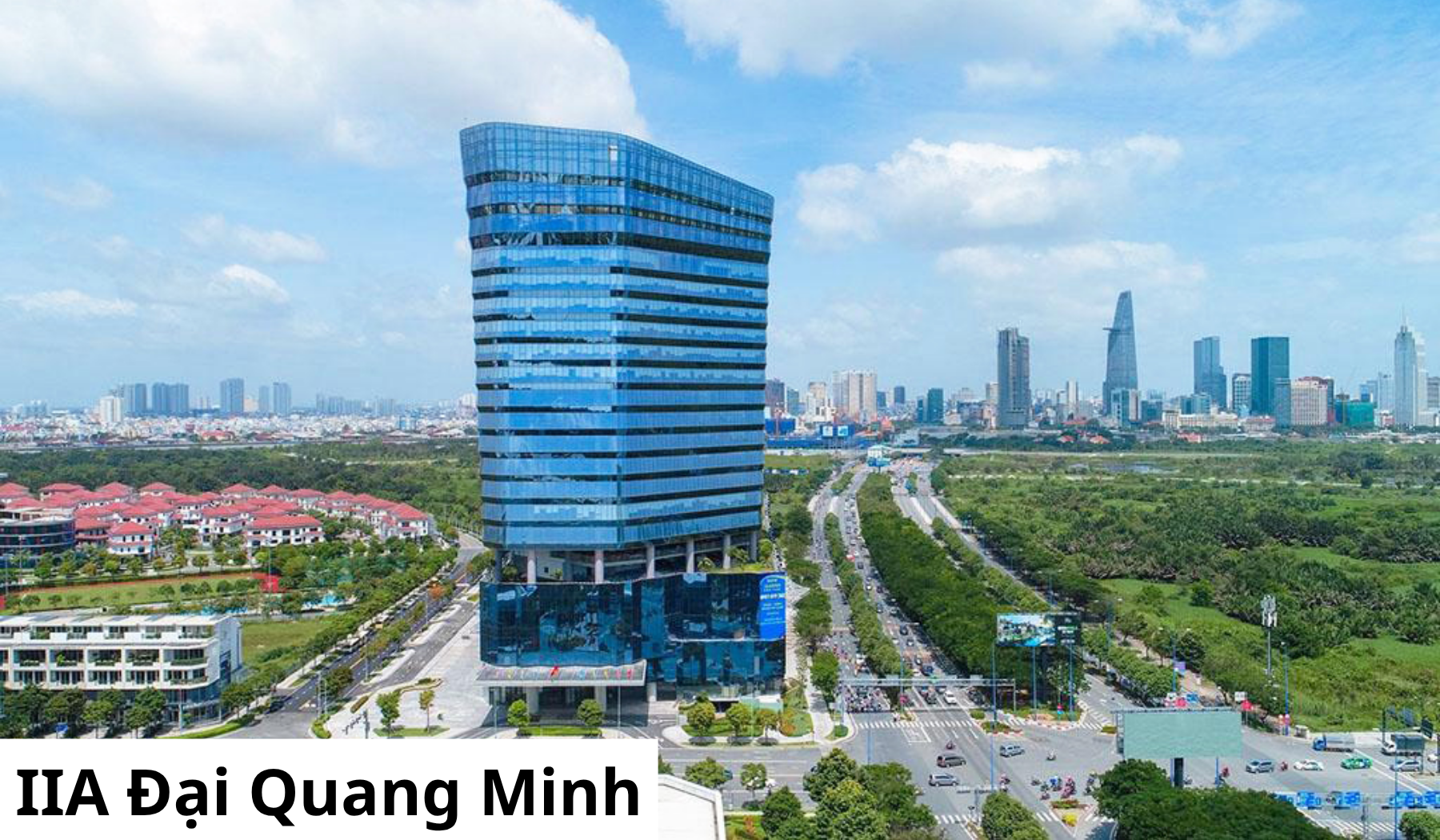

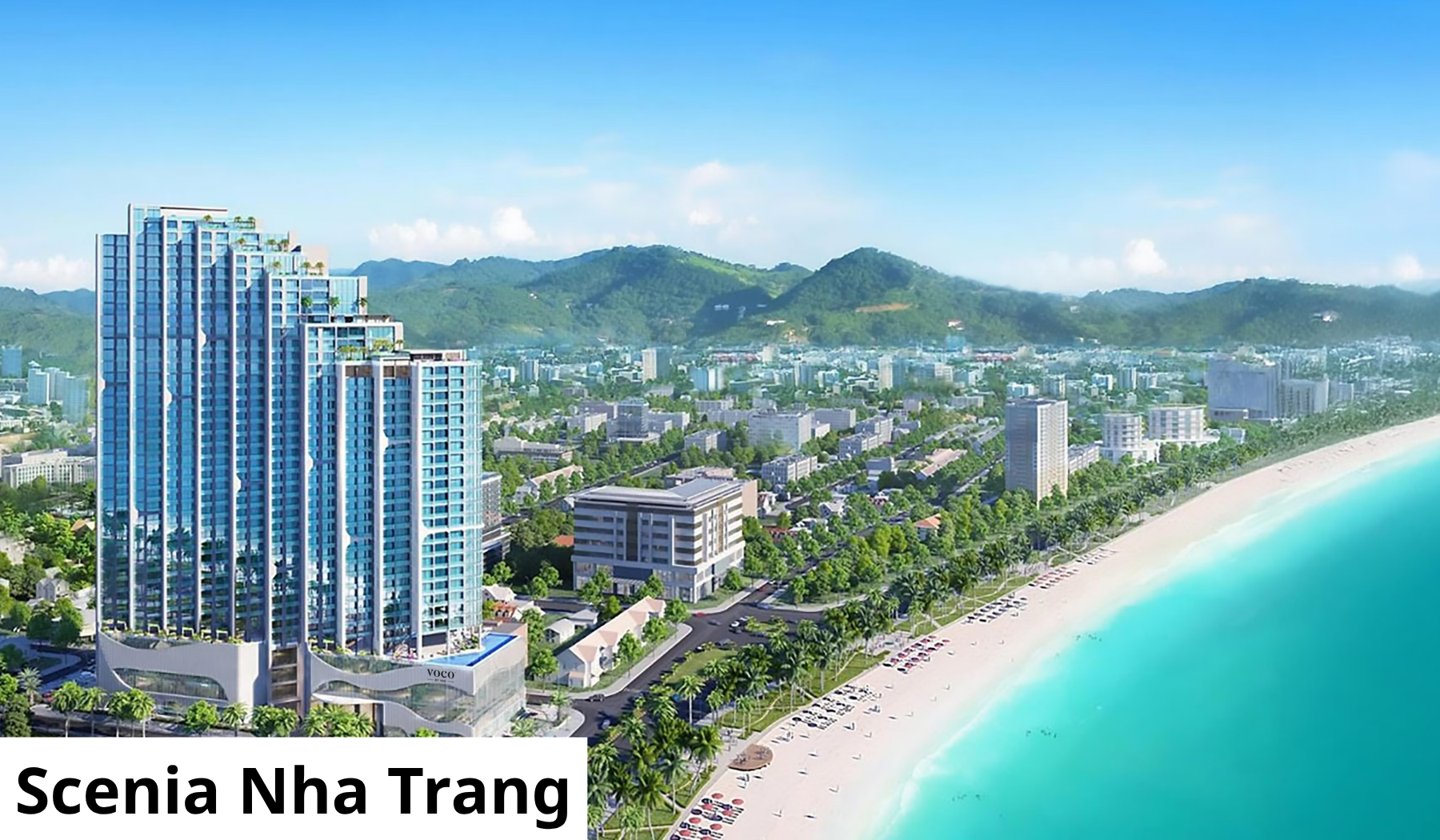

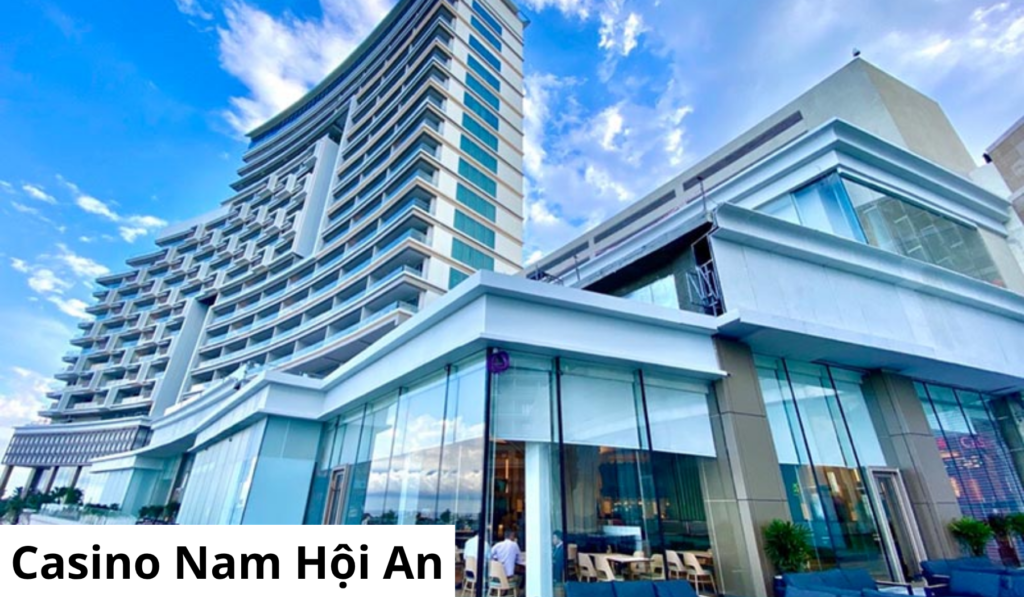

DỰ ÁN TIÊU BIỂU
