GIẢI PHÁP GIÁM SÁT LƯU LƯỢNG NƯỚC TỪ XA CHO HỆ THỐNG CẤP THOÁT NƯỚC VÀ XỬ LÝ NƯỚC

Khó giám sát lưu lượng theo thời gian thực

Dữ liệu lưu lượng tại các tuyến ống, DMA, trạm bơm hoặc nhà máy thường được thu thập gián đoạn hoặc bằng phương pháp thủ công, khiến đơn vị vận hành khó theo dõi chính xác tình trạng của toàn hệ thống.

Thất thoát nước khó được phát hiện sớm

Rò rỉ đường ống, vỡ ống hoặc lưu lượng bất thường thường chỉ được phát hiện khi đã gây tổn thất lớn, làm gia tăng tỷ lệ nước thất thoát (NRW), chi phí vận hành và ảnh hưởng đến chất lượng dịch vụ cấp nước.

Dữ liệu phân tán, thiếu khả năng phân tích

Thông tin từ nhiều đồng hồ và nhiều khu vực chưa được tập trung trên một nền tảng thống nhất, gây khó khăn trong việc đánh giá hiệu suất mạng lưới, cân bằng nước và lập kế hoạch vận hành.

Thiếu cơ sở dữ liệu phục vụ quản lý

Việc thiếu dữ liệu lịch sử và báo cáo tự động làm hạn chế khả năng
đánh giá xu hướng tiêu thụ, dự báo nhu cầu nước cũng như tối ưu vận hành các trạm cấp nước và nhà máy xử lý.

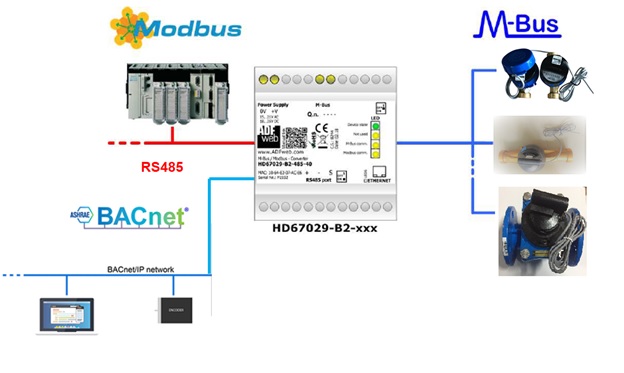

Thành phần hệ thống

M-Bus Master / Gateway

Là bộ thu thập dữ liệu trung tâm, tiếp nhận dữ liệu từ các đồng hồ nước và truyền về hệ thống quản lý. Thiết bị hỗ trợ các giao thức truyền thông công nghiệp phổ biến như Modbus RTU, Modbus TCP, Ethernet và BACnet (khi cần tích hợp với hệ thống quản lý tòa nhà hoặc BMS).

Bộ khuếch đại tín hiệu M-Bus (Repeater)

Mở rộng khoảng cách truyền dữ liệu và tăng số lượng thiết bị có thể kết nối trên cùng một tuyến M-Bus, phù hợp với các mạng lưới có quy mô lớn.

Cáp truyền thông M-Bus

Sử dụng cáp chuyên dụng YCYM 2×0.8 mm có khả năng chống nhiễu, đảm bảo tín hiệu truyền ổn định trong môi trường công nghiệp.

Đồng hồ đo năng lượng nhiệt:

• Đồng hồ đo nhiệt nóng/lạnh dạng compact (DN15 – DN20).
• Đồng hồ đo nhiệt siêu âm độ chính xác cao (DN15 – DN100).

Module truyền thông M-Bus:

• APT-MBUS-NA-1: Dành cho đồng hồ dân dụng kích cỡ DN15 & DN20.
• APT-MBUS-NA-2: Tương thích với các dòng Master+ (DN25 – DN40).
• APT-MBUS-NA-4: Chuyên dụng cho đồng hồ công nghiệp MWN (DN40 – DN300).

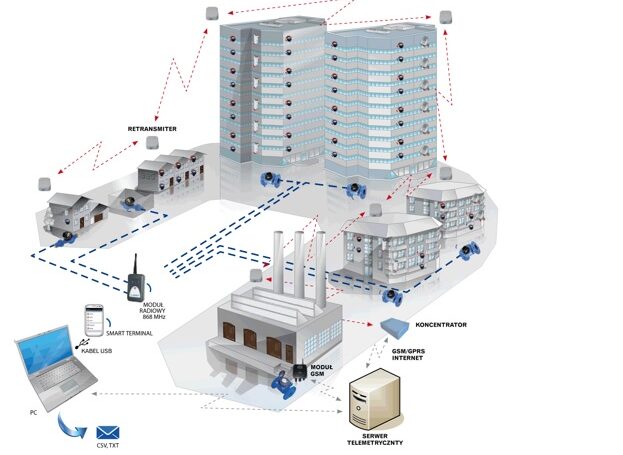

Hệ thống bao gồm

• Đồng hồ nước thông minh tích hợp truyền dữ liệu không dây
• JS Smart+, JS Master+ và MWN đáp ứng nhiều quy mô từ hộ tiêu thụ đến tuyến ống và khách hàng công nghiệp.

Module truyền tín hiệu Wireless M-Bus

• NAXOM OP-04-1: Đồng hồ dân dụng DN15–DN20.
• APT-O3A-3: Đồng hồ JS Master+ DN25–DN40.
• APT-WMBUS-NA-1: Đồng hồ công nghiệp MWN DN40–DN300.

Thiết bị thu thập và truyền dữ liệu

• APT-VERTI-1 (WMBUS/Bluetooth): Thu thập dữ liệu bằng điện thoại hoặc máy tính bảng khi kiểm tra hiện trường.
• LoRaWAN Gateway: Thu nhận dữ liệu từ nhiều đồng hồ và truyền về trung tâm với khoảng cách lên đến 10 km.
• AT-WMBUS-05-3: Bộ lặp tín hiệu giúp mở rộng vùng phủ sóng tại các khu vực rộng hoặc có vật cản.
• HUB-WMBUS (GSM/GPRS): Thu thập dữ liệu và truyền trực tiếp lên nền tảng Cloud thông qua mạng di động.

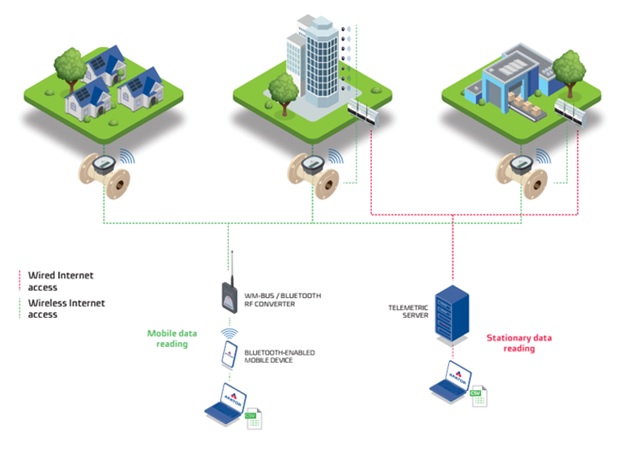

Phương thức thu thập dữ liệu

Walk-by / Drive-by

Nhân viên vận hành sử dụng thiết bị cầm tay hoặc điện thoại thông minh để thu thập dữ liệu khi đi bộ hoặc di chuyển bằng phương tiện qua khu vực lắp đặt.

Phù hợp với các đơn vị cấp nước đang chuyển đổi từ ghi chỉ số thủ công sang thu thập dữ liệu số.

Stationary (Thu thập dữ liệu tự động)

Dữ liệu từ các đồng hồ được truyền tự động và liên tục về hệ thống giám sát trung tâm thông qua Gateway hoặc Hub.

Giúp giám sát tiêu thụ nước theo thời gian thực, phát hiện bất thường, giảm thất thoát nước và nâng cao hiệu quả vận hành, đồng thời loại bỏ nhu cầu ghi chỉ số trực tiếp tại hiện trường.

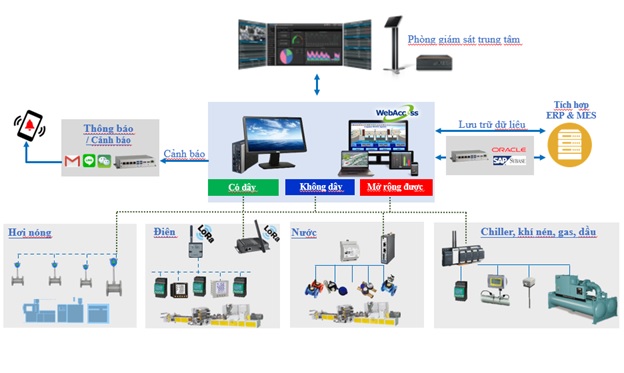

Mở rộng kết nối đa thiết bị

Hệ thống hỗ trợ tích hợp đồng bộ nhiều thiết bị trên cùng một nền tảng:

• Đồng hồ nước thông minh từ dân dụng đến công nghiệp.
• Cảm biến áp suất, mực nước và nhiệt độ phục vụ giám sát mạng lưới và bể chứa.
• PLC, RTU và thiết bị điều khiển tại trạm bơm, nhà máy nước và nhà máy xử lý nước.
• Công tơ điện giúp theo dõi mức tiêu thụ năng lượng của các trạm vận hành.
• Linh hoạt với nhiều công nghệ truyền thông

Tùy theo quy mô và hạ tầng, hệ thống hỗ trợ nhiều phương thức kết nối:

• Wired M-Bus – Truyền dữ liệu ổn định, phù hợp nhà máy và khu vực tập trung.
• Wireless M-Bus – Triển khai nhanh, không cần đi dây, lý tưởng cho khu dân cư và mạng lưới hiện hữu.
• LoRaWAN – Phạm vi truyền xa lên đến 10 km, dễ dàng mở rộng hàng nghìn điểm đo trên toàn hệ thống.

Tích hợp linh hoạt – Khai thác tối đa hạ tầng hiện hữu

• Kết nối với SCADA, PLC, RTU, ERP, MES và các hệ thống quản lý hiện có.
• Hỗ trợ Modbus, BACnet và API để đồng bộ dữ liệu nhanh chóng.
• Tập trung toàn bộ dữ liệu trên một nền tảng Cloud duy nhất.
• Giảm chi phí triển khai, dễ dàng mở rộng khi mạng lưới phát triển.

Tiết kiệm chi phí vận hành

Tự động hóa quá trình thu thập dữ liệu, giảm chi phí ghi chỉ số thủ công và kiểm tra hiện trường. Phát hiện sớm rò rỉ, tiêu thụ bất thường và các sự cố trên mạng lưới, góp phần giảm thất thoát nước và tối ưu chi phí vận hành.

Nâng cao hiệu quả quản lý doanh thu

Dữ liệu tiêu thụ được thu thập chính xác và liên tục, hỗ trợ đối soát, lập hóa đơn, quản lý khách hàng và kiểm soát nước thất thoát (NRW), góp phần nâng cao hiệu quả kinh doanh của đơn vị cấp nước.

Nâng cao hiệu quả vận hành mạng lưới

Giám sát từ xa 24/7 tình trạng hoạt động của mạng lưới cấp nước, trạm bơm và bể chứa. Hệ thống cảnh báo kịp thời các bất thường về lưu lượng, áp suất hoặc tiêu thụ, giúp đơn vị vận hành xử lý nhanh chóng và giảm thời gian gián đoạn dịch vụ.

Nền tảng cho chuyển đổi số
ngành nước

Xây dựng hệ thống quản lý nước thông minh với dữ liệu tập trung, hỗ trợ kết nối với SCADA, GIS, ERP và các nền tảng quản lý hiện có. Tạo nền tảng cho quá trình chuyển đổi số, nâng cao chất lượng dịch vụ và hiệu quả quản lý của các đơn vị cấp nước và xử lý nước.

Mở rộng linh hoạt theo nhu cầu

Dễ dàng bổ sung đồng hồ nước, cảm biến áp suất, mực nước, lưu lượng và các thiết bị giám sát khác trên cùng một nền tảng. Hệ thống hỗ trợ mở rộng từ từng khu vực DMA đến toàn bộ mạng lưới cấp nước mà không cần thay đổi kiến trúc hiện có.

Dữ liệu chính xác – Minh bạch –
Theo thời gian thực

Toàn bộ dữ liệu từ đồng hồ nước và thiết bị hiện trường được thu thập tự động, lưu trữ tập trung trên nền tảng Cloud và cập nhật theo thời gian thực, giúp dễ dàng truy xuất, phân tích và phục vụ công tác quản lý.
