- Đầu nối mặt bích theo ASME B16.5, ANSI Class 150.
- Vật liệu thân: thép carbon WCB (ASTM A216 WCB).
- Thiết kế theo ASME B16.34.
- Chiều dài lắp đặt (face-to-face) theo ASME B16.10.
- Kiểm tra & thử nghiệm theo API 598 và API 6D.
- Áp suất làm việc tối đa: 19 kg/cm².
- Nhiệt độ làm việc: –30°C đến +250°C.

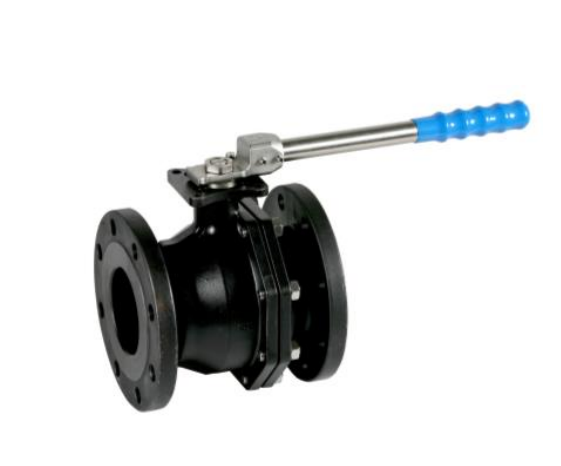

Van bi thép nối bích Genebre Model 2526A là dòng van bi công nghiệp hiệu suất cao, được sản xuất bởi thương hiệu Genebre (Tây Ban Nha). Van được thiết kế chuyên dụng cho các ứng dụng đòi hỏi độ an toàn và độ tin cậy tối đa trong các môi trường công nghiệp khắc nghiệt như nhà máy hóa chất, lọc dầu, hệ thống hơi nóng, dầu truyền nhiệt và các dây chuyền sản xuất công nghiệp nặng.
Với hàng loạt các tính năng an toàn vượt trội như chứng nhận chống cháy (Fire Safe), thiết kế chống tĩnh điện, và khả năng lắp đặt trực tiếp bộ truyền động, Genebre 2526A là giải pháp hàng đầu cho các hệ thống quan trọng, cần khả năng tự động hóa và tuân thủ các tiêu chuẩn kỹ thuật quốc tế.
Đặc Trưng An Toàn & Hiệu Suất Vượt Trội
- Chứng Nhận Chống Cháy (Fire Safe Certified): Van đạt chứng nhận Fire Safe theo tiêu chuẩn EN 10497, đảm bảo khả năng duy trì độ kín ở mức cho phép ngay cả sau khi xảy ra sự cố hỏa hoạn, giúp ngăn chặn rò rỉ môi chất nguy hiểm ra bên ngoài.
- Thiết Kế An Toàn Tối Ưu:
- Trục chống bật (Blow-out proof stem): Đảm bảo an toàn, ngăn ty van bị văng ra ngoài ngay cả khi có áp suất tăng đột ngột.
- Thiết bị chống tĩnh điện (Antistatic device): Ngăn ngừa tích tụ tĩnh điện giữa bi, trục và thân van, loại bỏ nguy cơ phát sinh tia lửa điện khi sử dụng với các môi chất dễ cháy nổ.
- Vật Liệu Bền Bỉ Cho Môi Trường Khắc Nghiệt:
- Thân van bằng thép carbon WCB chịu được áp lực và nhiệt độ cao.
- Bi và ty van bằng inox AISI 316 chống ăn mòn hiệu quả.
- Ghế bi (seat) bằng PTFE + 25% Graphite tăng cường khả năng chịu nhiệt và kéo dài tuổi thọ so với PTFE thông thường.
- Sẵn Sàng Cho Tự Động Hóa: Van được trang bị mặt bích lắp bộ truyền động được đúc liền trên thân theo tiêu chuẩn ISO 5211, cho phép lắp đặt trực tiếp các bộ điều khiển điện hoặc khí nén một cách dễ dàng, chính xác và vững chắc.
- Tuân Thủ Các Tiêu Chuẩn Công Nghiệp Hàng Đầu: Van được thiết kế và sản xuất tuân thủ hàng loạt các tiêu chuẩn quốc tế uy tín như ASME B16.34, ASME B16.5, ASME B16.10, và được kiểm tra nghiêm ngặt theo API 598 & API 6D.
Biểu Đồ Áp Suất – Nhiệt Độ
Van Genebre 2526A hoạt động với áp suất làm việc tối đa 19 bar (19 Kg/cm²). Khả năng chịu áp của van sẽ thay đổi tùy thuộc vào nhiệt độ vận hành và kích thước van, chi tiết theo biểu đồ của nhà sản xuất để đảm bảo lựa chọn và vận hành an toàn.
Kích Thước & Tiêu Chuẩn Lắp Bích ISO 5211
| Mã Sản Phẩm | Kích Thước | Mặt Bích (D) | Chiều Dài (L) | Chiều Cao (A) | Tiêu Chuẩn ISO 5211 | Trọng Lượng (Kg) |
| 2526A 04 | 1/2″ | 89 mm | 108 mm | 90 mm | F04 | 1.5 |
| 2526A 05 | 3/4″ | 98.6 mm | 117 mm | 95 mm | F04/F05 | 2.15 |
| 2526A 06 | 1″ | 108 mm | 127 mm | 95 mm | F04/F05 | 2.87 |
| 2526A 08 | 1 1/2″ | 127 mm | 165 mm | 110 mm | F05/F07 | 5.8 |
| 2526A 09 | 2″ | 152.5 mm | 178 mm | 118 mm | F05/F07 | 8.4 |
| 2526A 10 | 2 1/2″ | 177.8 mm | 190 mm | 160 mm | F07/F10 | 13.5 |
| 2526A 11 | 3″ | 190.5 mm | 203 mm | 170 mm | F07/F10 | 17.8 |
| 2526A 12 | 4″ | 228.6 mm | 229 mm | 186 mm | F07/F10 | 30.5 |
| 2526A 14 | 6″ | 279.4 mm | 394 mm | 280 mm | F10/F12 | 58.0 |
Để nhận được tư vấn kỹ thuật chuyên sâu và báo giá tốt nhất cho dòng sản phẩm van bi thép Fire Safe Genebre 2526A, Quý khách hàng vui lòng liên hệ trực tiếp với Ecozen.
