Trong các ngành công nghiệp năng lượng sinh khối (biomass), sản xuất ván gỗ công nghiệp (MDF,HDF, ván dăm PB, OSB) và sản xuất viên nén, kiểm soát độ ẩm nguyên liệu đầu vào là yếu tố then chốt ảnh hưởng trực tiếp đến hiệu suất vận hành và chất lượng thành phẩm. Dăm gỗ và nguyên liệu sản xuất viên nén tự nhiên có sự biến động lớn về độ ẩm phụ thuộc vào nguồn cung, điều kiện thời tiết, mùa vụ và kho lưu trữ. Sự dao động này gây ra những thách thức lớn đối với quá trình sấy, tiêu hao năng lượng và hiệu suất đốt.
Để giải quyết bài toán này, giải pháp kiểm soát độ ẩm trực tuyến sử dụng công nghệ tiên tiến từ Ecozen là chìa khóa giúp các nhà máy tối ưu hóa quy trình sấy và tiết kiệm năng lượng và tăng lợi nhuận.
Thách thức lớn từ độ ẩm trong sản xuất dăm gỗ và viên nén gỗ
Biến động độ ẩm nguyên liệu đầu vào
Gỗ tươi mới khai thác có thể chứa hàm lượng nước lên tới 65%. Ngay cả khi được lưu trữ tại kho bãi, độ ẩm dăm gỗ vẫn dao động trong khoảng từ 30% đến 60%. Nếu đưa trực tiếp lượng nguyên liệu có độ ẩm không đồng đều này vào lò sấy hoặc lò đốt mà không kiểm soát chính xác, nhà máy sẽ gặp phải các vấn đề nghiêm trọng:
- Lãng phí năng lượng: Máy sấy phải hoạt động quá công suất để làm bay hơi lượng nước dư thừa, gây tiêu hao lượng lớn hơi nóng hoặc nhiên liệu sấy.
- Suy giảm nhiệt trị: Dăm gỗ càng ẩm thì càng khó khai thác năng lượng khi đốt. Giảm độ ẩm từ 60% xuống 20% giúp nhiên liệu cho nhiệt trị cao hơn đáng kể.
- Ảnh hưởng chất lượng viên nén: Quá trình ép viên nén gỗ đòi hỏi độ ẩm nguyên liệu được kiểm soát cực kỳ nghiêm ngặt trong khoảng 8% – 12%. Nếu độ ẩm không đạt chuẩn, viên nén thành phẩm dễ bị vỡ, giảm độ ổn định, phát thải nhiều khí thải khi đốt và khó đáp ứng các tiêu chuẩn xuất khẩu.
- Nguy cơ cháy nổ và hư hại thiết bị: Sử dụng phương pháp sấy nhiệt độ cao không kiểm soát tốt độ ẩm làm tăng nguy cơ cháy nổ, đồng thời gây tích tụ nhựa hắc ín bên trong lò hơi, làm tăng chi phí bảo trì.
Hạn chế của phương pháp đo thủ công truyền thống
– Độ trễ trong kết quả đo: Nhiều nhà máy vẫn sử dụng phương pháp lấy mẫu thủ công và phân tích trong phòng thí nghiệm. Quá trình này thường mất từ vài giờ đến nửa ngày mới có kết quả, trong khi độ ẩm nguyên liệu trên dây chuyền có thể thay đổi liên tục. Vì vậy, PLC/SCADA không có dữ liệu theo thời gian thực để kịp thời điều chỉnh nhiệt độ sấy hoặc tốc độ cấp liệu.
– Hạn chế của cảm biến hồng ngoại: Cảm biến hồng ngoại (NIR) đo dựa trên tín hiệu quang học từ bề mặt vật liệu nên kết quả có thể bị ảnh hưởng bởi màu sắc và đặc tính bề mặt của dăm gỗ, bụi bám trên thấu kính và hiện tượng phản xạ ánh sáng. Điều này có thể làm tăng sai số khi điều kiện vật liệu hoặc môi trường đo thay đổi.
TẦM QUAN TRỌNG CỦA ĐỘ ẨM THEO TỪNG DÂY CHUYỀN SẢN XUẤT
Trong dây chuyền sản xuất Viên nén gỗ (Wood Pellets):
Yêu cầu độ ẩm chuẩn ENplus: Độ ẩm sợi gỗ/mùn cưa trước khi vào máy ép viên bắt buộc phải duy trì ổn định trong khoảng 8% – 12% (hoặc 5% – 15% tùy công nghệ).
Hậu quả khi sai lệch độ ẩm:
- Quá khô (<5%): Viên nén không thể kết dính, bị vỡ vụn (high fines rate), tăng ma sát gây quá nhiệt và kẹt khuôn ép (die clogging).
- Quá ẩm (>15%): Viên nén bị nứt nẻ, mềm, dễ nấm mốc khi lưu kho và không đạt chứng nhận xuất khẩu ENplus/Industrial Pellets.
Tối ưu hóa khâu bổ sung ẩm (Moisturizing): Đo độ ẩm trực tuyến để tự động điều khiển hệ thống béc phun nước vi lượng bù ẩm trước máy ép viên.
Trong dây chuyền sản xuất Ván gỗ công nghiệp (MDF, HDF, Ván dăm PB, OSB):
Kiểm soát độ ẩm dăm thô & dăm tinh sau lò sấy: Đảm bảo dăm gỗ đạt độ ẩm tối ưu (thường từ 2% – 10%) trước khi chuyển sang khâu sàng lọc và trộn keo.
Yêu cầu khắt khe tại khâu Trộn keo (Resin Blending):
- Độ ẩm dăm gỗ quyết định mức độ thẩm thấu và mức độ tiêu hao keo (UF, PF, MDI).
- Rủi ro khi dăm gỗ quá ẩm: Khi vào máy ép nóng (Hot Press), hơi nước áp suất cao tích tụ bên trong ván không thoát ra kịp sẽ gây phồng rộp, bong tróc hoặc nổ ván (board blowout), làm hỏng toàn bộ tấm ván thành phẩm.
Giải pháp kiểm soát độ ẩm trực tuyến tại Ecozen – HUMY 301
Để khắc phục triệt để độ trễ của phương pháp truyền thống, Ecozen mang đến giải pháp cảm biến đo độ ẩm trực tuyến in-line HUMY 301 nhập khẩu chính hãng từ Đức.
Nguyên lý đo điện dung tần số cao vượt trội
Khác biệt hoàn toàn so với các công nghệ đo quang phổ cận hồng ngoại (NIR) chỉ đo được lớp vỏ bề mặt bên ngoài,HUMY 301 sử dụng nguyên lý đo điện dung (Capacitive) với tần số cao:
Khả năng đo xuyên sâu: Thiết bị tạo ra trường điện từ thâm nhập sâu vào lòng vật liệu sấy lên tới 200mm. Điều này cho phép cảm biến đo hằng số điện môi của toàn bộ cross-section (mặt cắt vật liệu), phản ánh chính xác cả độ ẩm bề mặt lẫn độ ẩm lõi của dăm gỗ.
Không bị ảnh hưởng bởi tạp chất: Kết quả đo hoàn toàn độc lập, không bị sai lệch bởi sự thay đổi màu sắc của dăm gỗ, bụi mịn, hơi nước bốc lên trong máy sấy, độ pH hay cấu trúc bề mặt của dăm.
Đặc tính kỹ thuật nổi bật của cảm biến đo độ ẩm in-line HUMY 301
- Độ chính xác cực cao: Sai số phép đo chỉ khoảng 0.1% (tùy thuộc vào loại vật liệu thực tế).
- Độ bền bỉ trong môi trường khắc nghiệt: Đầu cảm biến được thiết kế chống rung, bọc kín hoàn toàn và có nhiều tùy chọn vật liệu bề mặt như POM, Teflon hoặc Gốm chịu mài mòn (Ceramic) để hoạt động bền bỉ dưới lực ma sát liên tục của dăm gỗ.
- Khả năng lưu trữ thông minh: Phần mềm hỗ trợ lưu sẵn tới 24 bộ dữ liệu hiệu chuẩn cho các nhóm nguyên liệu khác nhau (dăm gỗ mềm, dăm gỗ cứng, mùn cưa, vỏ cây…), tự động chuyển đổi linh hoạt qua tín hiệu số.
- Tích hợp hệ thống dễ dàng: Hỗ trợ ngõ ra Analog 4-20 mA và truyền thông số RS485 (Modbus protocol) để kết nối trực tiếp đến PLC điều khiển máy sấy.
- Chứng chỉ an toàn cháy nổ: Đạt tiêu chuẩn an toàn cao cấp ATEX Zone 20 đối với bụi mài mòn dễ cháy.

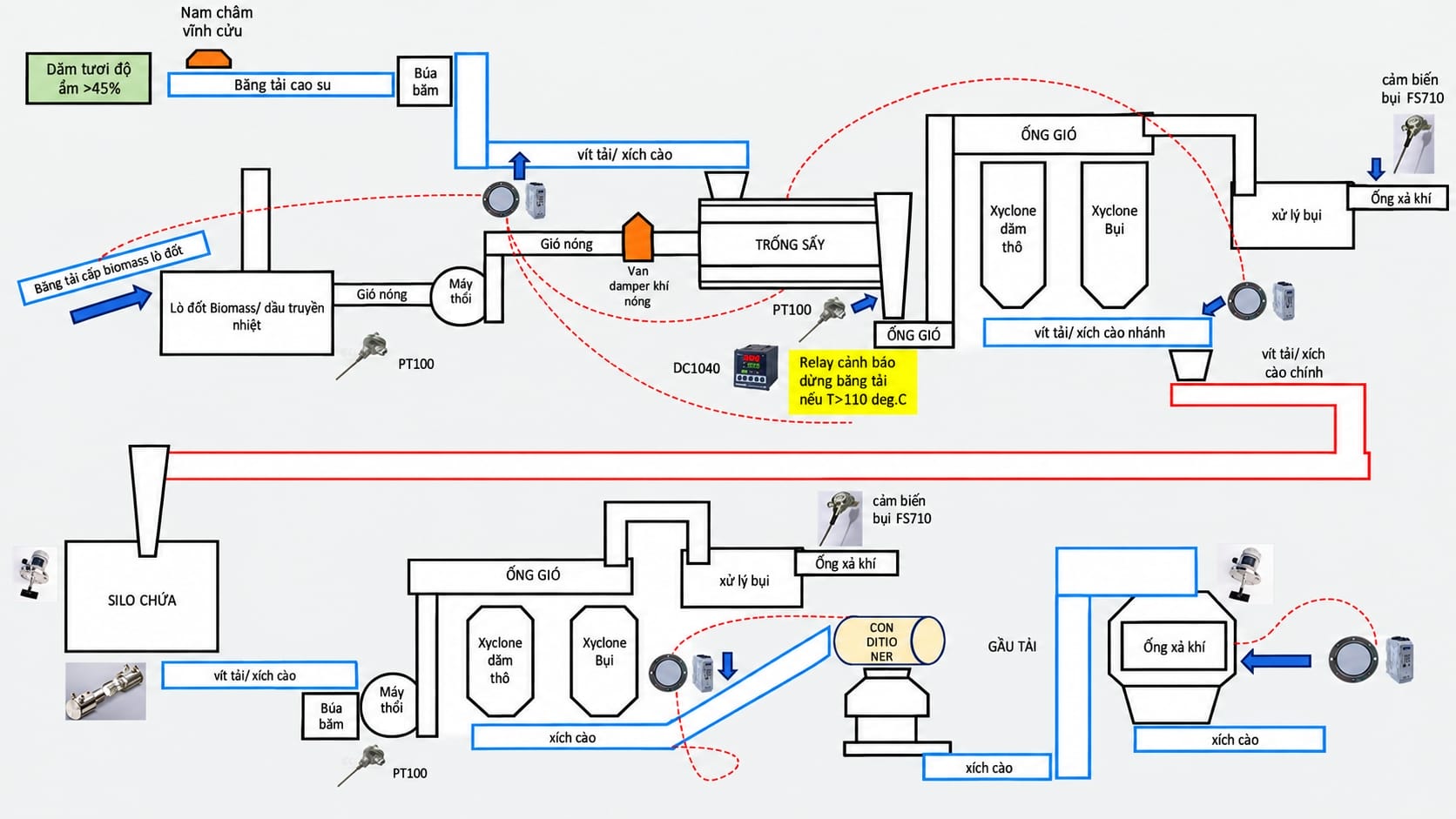

CÁC VỊ TRÍ GÁ LẮP CẢM BIẾN ĐỘ ẨM CHIẾN LƯỢC TRÊN DÂY CHUYỀN
Đáy xích tải / Máng xích (Trough Chain Conveyor) sau lò sấy (Sấy 1 & Sấy 2):
- Mục đích: Đo độ ẩm trực tiếp dòng dăm gỗ/sợi gỗ vừa ra khỏi lò sấy để phản hồi tín hiệu tự động điều khiển nhiệt độ lò đốt/tốc độ quạt sấy.
Trong Vít tải (Screw Conveyor) nạp liệu:
- Mục đích: Lắp cảm biến phẳng với thành lòng vít tải để đo dăm bào/sợi gỗ trước khi nạp vào máy ép viên hoặc máy trộn keo.
Trên Băng tải (Belt Conveyor) với Tấm trượt định hình (Sliding Plate):
- Mục đích: Thiết kế tấm trượt lướt nhẹ trên bề mặt dăm gỗ/mùn cưa để nén phẳng và duy trì độ dày lớp vật liệu đi qua cảm biến luôn ổn định.
Lợi ích tối ưu hóa hiệu suất sấy và tiết kiệm năng lượng cho nhà máy
Việc triển khai hệ thống cảm biến đo ẩm trực tuyến HUMY 301 tại các vị trí xung quanh băng tải cấp liệu, vít tải sấy hoặc silo chứa mang lại hiệu quả kinh tế rõ rệt:
- Tối ưu hóa nhiệt lượng máy sấy: Khi có dữ liệu độ ẩm thời gian thực của dăm gỗ đầu vào, hệ thống điều khiển tự động điều tiết lượng hơi nóng gia nhiệt hoặc tốc độ chạy của băng tải sấy. Khi nguyên liệu khô hơn, máy sấy tự động giảm nhiệt lượng, tránh tình trạng sấy quá mức (over-drying), giúp tiết kiệm chi phí năng lượng sấy.
- Ổn định chất lượng viên nén gỗ đầu ra: Giám sát chặt chẽ độ ẩm trước khi đưa vào máy ép viên (ở mức ổn định 8 – 12%) đảm bảo quá trình tạo viên diễn ra trơn tru, hạn chế kẹt khuôn ép, giảm tỉ lệ phế phẩm và tối ưu hóa điện năng tiêu thụ của máy ép.
- Bảo vệ và kéo dài tuổi thọ lò hơi: Nguyên liệu dăm gỗ khô đồng đều giúp quá trình cháy diễn ra hoàn toàn, giảm thiểu lượng phát thải hạt mịn, ngăn ngừa đóng bám hắc ín ăn mòn vách lò sấy và lò hơi.
- Định giá chính xác nguyên liệu (BDT- Bone Dry Ton): Tính được khối lượng gỗ khô thực tế, giúp nhà máy mua nguyên liệu dựa trên lượng gỗ thực, thay vì phải trả chi phí cho phần nước có trong nguyên liệu.
Xem thêm: Ecozen Triển Khai Hệ Thống Đo Độ Ẩm Cho Nhà Máy Sản Xuất Viên Nén Gỗ
QUY TRÌNH 8 BƯỚC TRIỂN KHAI GIẢI PHÁP KIỂM SOÁT ĐỘ ẨM TẠI ECOZEN
- Kiểm toán thất thoát & Khảo sát hiện trạng
- Xác định “khoảng mù” thông tin từ phòng Lab (thường trễ 10-70 phút).
- Định lượng tiềm năng thu hồi lợi nhuận từ việc giảm sai số độ ẩm (tối ưu hóa sai số đến ±0,1%).
- Lựa chọn vị trí lắp đặt “Điểm nút”
- Khảo sát vị trí tối ưu: Vít tải sau máy sấy, phễu chứa trước máy ép, băng tải xích hoặc vị trí khác phù hợp.
- Đảm bảo các thông số vận hành ổn định: Độ cao lớp liệu, vận tốc và tỷ trọng vật liệu.
- Thiết kế cấu hình thiết bị chuyên biệt
- Lựa chọn vật liệu bề mặt cảm biến: Teflon (vật liệu dính), Gốm (vật liệu mài mòn) hoặc POM.
- Tùy chọn tiêu chuẩn an toàn chống cháy nổ ATEX Zone 20/0 cho môi trường bụi gỗ, than.
- Lắp đặt cơ khí & Kết nối tín hiệu
- Lắp đặt cảm biến phẳng với thành ống/máng (Flush mount) để không cản trở dòng chảy.
- Tích hợp tín hiệu Analog (4-20mA) và truyền thông Modbus RS485 về hệ thống PLC/SCADA.
- Hiệu chuẩn thông minh & Đối soát Lab
- Sử dụng phần mềm chuyên dụng (MF-Smart/M-Config) thiết lập đường đặc tính cho tối đa 24 loại nguyên liệu.
- Hiệu chuẩn đa điểm dựa trên kết quả mẫu Lab thực tế để đạt độ chính xác cao nhất.
- Tự động hóa quy trình (Closed-loop)
- Kết nối dữ liệu thời gian thực để PLC tự động điều tiết lò sấy hoặc hệ thống phun ẩm.
- Thiết lập cảnh báo Min/Max để ngăn chặn sản xuất phế phẩm ngay lập tức.
- Kiểm chứng ROI & Số hóa quản trị
- Khai thác bộ ghi dữ liệu (Datalogger) lưu trữ tới 2 năm để so sánh hiệu quả trước và sau khi lắp đặt.
- Chứng minh hiệu quả thực tế thông qua các tiêu chí: Tiết kiệm năng lượng, tăng năng suất, đảm bảo chất lượng thành phẩm, tối ưu sản lượng, và thời gian hoàn vốn.
- Hậu mãi & Chuyển giao công nghệ
- Bảo hành & Bảo trì: Định kỳ kiểm tra và hỗ trợ kỹ thuật 24/7.
- Hỗ trợ kỹ thuật: Cập nhật phần mềm và tối ưu hóa hệ thống theo biến động nguyên liệu thực tế.
- Đào tạo & Hội thảo: Tổ chức các buổi đào tạo chuyên sâu và hội thảo kỹ thuật giúp nhân sự nhà máy vận hành giải pháp thuần thục, làm chủ dữ liệu số.
Q&A – Các câu hỏi thường gặp về kiểm soát độ ẩm trực tuyến dăm gỗ & viên nén
Câu 1: Cảm biến HUMY 301 có gì vượt trội hơn so với cảm biến cận hồng ngoại (NIR)?
Trả lời: Cảm biến cận hồng ngoại (NIR) sử dụng chùm sáng quang học nên chỉ đo được độ ẩm của lớp mỏng bề mặt dăm gỗ và dễ bị sai lệch khi bề mặt dăm gỗ bị bám bụi bẩn, hơi sương bốc lên hoặc khi dăm gỗ đổi màu sắc. Ngược lại, HUMY 301 đo bằng sóng điện dung tần số cao xuyên thấu sâu tới 200mm vào lòng dăm gỗ, đo toàn diện cả độ ẩm lõi lẫn bề mặt, đồng thời không bị ảnh hưởng bởi bụi bẩn, màu sắc hay pH của gỗ.
Câu 2: Độ ẩm tối ưu cho quy trình sản xuất viên nén gỗ (wood pellets) là bao nhiêu và vị trí lắp đặt cảm biến ở đâu?
Trả lời: Độ ẩm tối ưu đạt chuẩn cho công đoạn ép viên nén gỗ là từ 8% – 12%. Để kiểm soát hiệu quả, cảm biến đo độ ẩm trực tuyến thường được lắp đặt tại các vị trí trọng yếu: lối ra của máy sấy trống quay, vít tải xả của phễu ủ trung gian, hoặc vít tải định lượng ngay trước khi nạp vào máy ép viên nén.
Câu 3: Làm thế nào để đảm bảo cảm biến không bị mài mòn khi dăm gỗ cọ sát liên tục với tốc độ cao?
Trả lời: Dăm gỗ có tính mài mòn cơ học rất lớn đối với các thiết bị đo. Cảm biến độ ẩm in -line HUMY 301 do Ecozen cung cấp giải quyết vấn đề này bằng cách thiết kế bề mặt cảm biến tùy chọn bằng Gốm chịu mài mòn cao (Ceramic). Lớp gốm bảo vệ này giúp thiết bị hoạt động bền bỉ nhiều năm trong môi trường cọ xát cơ học liên tục mà không làm suy giảm độ nhạy của phép đo.
Câu 4: Cảm biến HUMY 301 có thể kết nối với hệ thống điều khiển tự động của nhà máy sấy không?
Trả lời: Hoàn toàn được. HUMY 301 hỗ trợ cả ngõ ra Analog truyền thống (0/4-20 mA) và cổng giao tiếp kỹ thuật số truyền thông RS485 (Modbus protocol). Thiết bị dễ dàng kết nối trực tiếp với các dòng PLC (Siemens, Mitsubishi, Rockwell…) và phần mềm SCADA tại nhà máy để tự động hóa hoàn toàn quy trình gia nhiệt của lò sấy.
