Van Cầu Bellow Seal Mival Model FIG.51 DN200

Trong các hệ thống đường ống hơi nóng và dầu truyền nhiệt công nghiệp, van cầu gang dạng Bellow Seal (ống xếp) luôn là lựa chọn hàng đầu nhờ khả năng làm kín tuyệt đối và độ bền vượt trội. Model FIG.51 của thương hiệu Mival (Ý) là dòng van được thiết kế chuyên biệt để khắc phục nhược điểm rò rỉ cổ van thường thấy ở các loại van cầu truyền thống, mang lại sự an toàn và hiệu quả kinh tế lâu dài cho nhà máy.

Tổng quan về Van cầu gang Mival FIG.51 (Bellow Seal)

Van cầu gang Mival FIG.51 là dòng van cầu yên ngựa (Globe Valve) sử dụng cơ chế làm kín bằng ống xếp (Bellows) kết hợp với ty chìm (Inside Screw). Sản phẩm được đúc từ vật liệu gang xám (Cast Iron) chất lượng cao theo tiêu chuẩn Châu Âu, phù hợp cho các ứng dụng chịu nhiệt độ cao lên đến 300°C.

Với kích thước lớn DN200, Model FIG.51 đảm bảo khả năng điều tiết lưu lượng chính xác và vận hành ổn định trong các đường ống cấp hơi chính hoặc các hệ thống dẫn dầu tải nhiệt quy mô lớn. Đặc biệt, thiết kế “Maintenance Free” (Miễn bảo trì) giúp doanh nghiệp tiết kiệm đáng kể chi phí vận hành và thời gian dừng máy (downtime).

Đặc tính kỹ thuật nổi bật

1. Công nghệ Bellow Seal – Chống rò rỉ tuyệt đối

Khác với các loại van dùng tết chèn (packing) thông thường, FIG.51 sử dụng Bellows (ống xếp) làm từ thép không gỉ (Stainless Steel) hàn kín vào trục van. Lớp Bellows này tạo ra một rào cản vật lý ngăn cách hoàn toàn lưu chất với môi trường bên ngoài, triệt tiêu nguy cơ rò rỉ qua cổ van ngay cả khi vận hành ở nhiệt độ và áp suất cao.

Ngoài ra, van vẫn được trang bị thêm lớp tết chèn an toàn (Safety Packing) bằng than chì (Graphite) để dự phòng, đảm bảo an toàn kép.

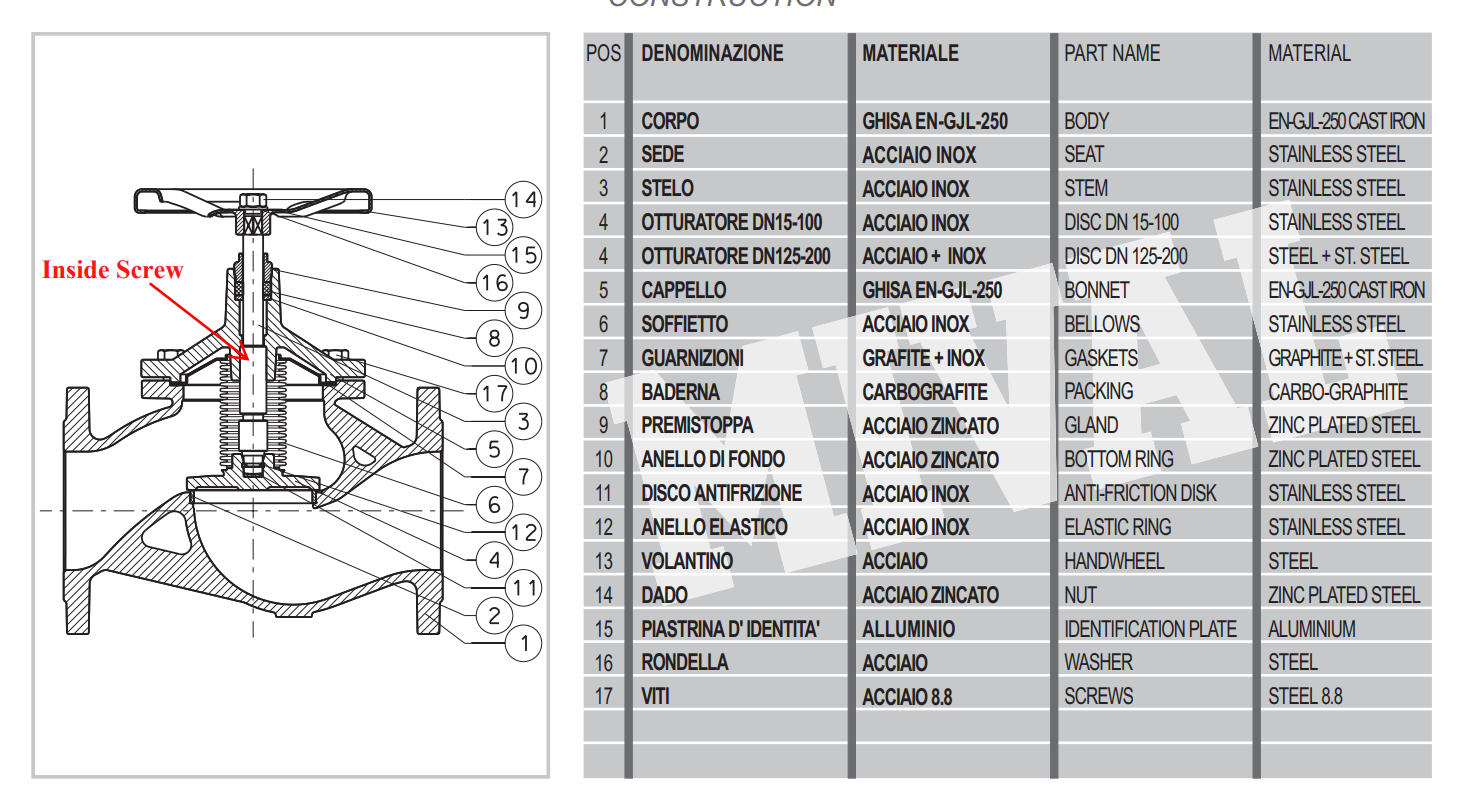

2. Vật liệu chế tạo tiêu chuẩn Châu Âu

• Thân và Nắp van (Body & Bonnet): Chế tạo từ Gang xám EN-GJL-250 (tương đương GG25), chịu lực tốt và hấp thụ rung động hiệu quả.

• Nội thất (Trim): Trục van (Stem), Đĩa van (Disc) và Ghế van (Seat) đều được làm từ Thép không gỉ (Stainless Steel), chống ăn mòn và mài mòn do hơi nước tốc độ cao.

• Gioăng làm kín: Sử dụng vật liệu Graphite kết hợp Inox, chịu nhiệt độ cao mà không bị lão hóa.

3. Thiết kế tối ưu cho vận hành (Streamlined Flow)

Thân van được thiết kế dạng bầu (Streamlined flow), giúp giảm thiểu tổn thất áp suất khi lưu chất đi qua van, đồng thời hạn chế hiện tượng xoáy lỏng gây mòn cục bộ.

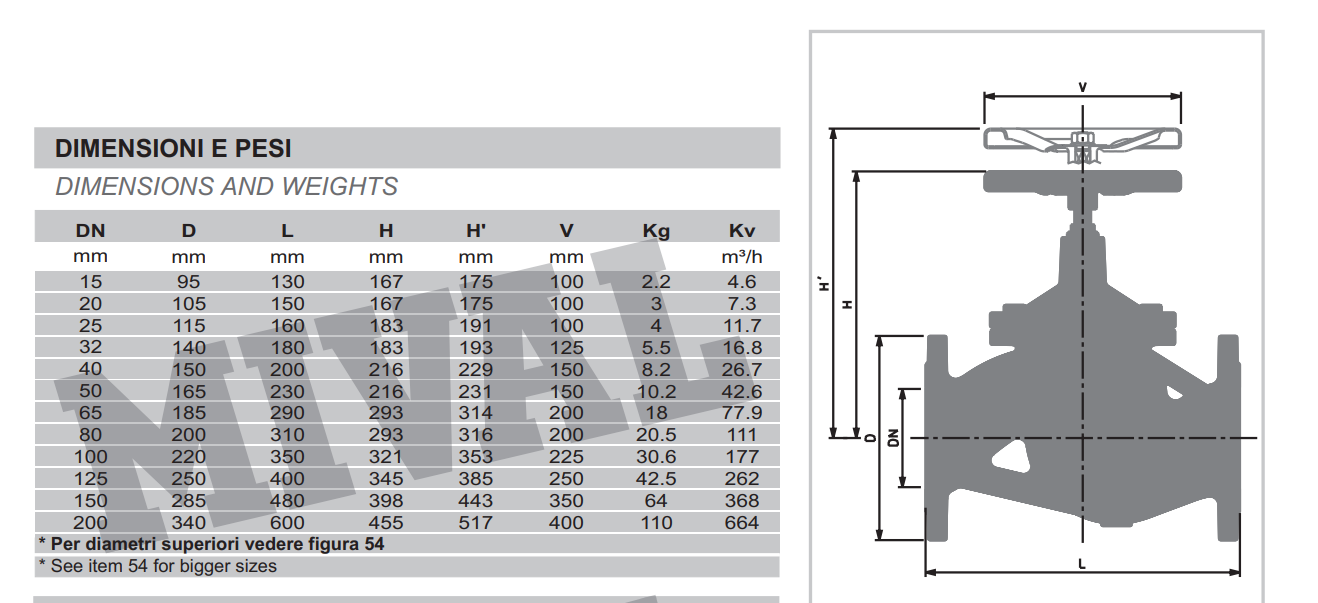

Thông số kỹ thuật chi tiết (Model FIG.51 – DN200)

• Model: FIG.51 (Series 51).

• Kích thước danh nghĩa: DN200 (8 inch).

• Vật liệu thân: Gang (Cast Iron EN-GJL-250).

• Áp suất danh định: PN16.

• Kiểu kết nối: Mặt bích tiêu chuẩn EN 1092-2 PN16 (Raised Face).

• Lưu lượng hệ số ($K_v$): 664 $m^3/h$.

• Trọng lượng: 110 kg.

• Kích thước lắp đặt (L): 600 mm (chiều dài giữa 2 mặt bích).

Biểu đồ quan hệ Áp suất – Nhiệt độ

Van cầu gang FIG.51 duy trì khả năng chịu áp suất tốt ở nhiệt độ cao:

• 16 bar tại -10°C đến +120°C.

• 12.8 bar tại +200°C.

• 11.2 bar tại +250°C.

• 9.6 bar tại +300°C.

Ứng dụng thực tế

Nhờ cấu tạo Bellow Seal bền bỉ, van cầu gang Mival FIG.51 là giải pháp lý tưởng cho:

• Hệ thống lò hơi (Boiler): Van chặn chính, van xả đáy, van phân phối hơi.

• Hệ thống dầu truyền nhiệt (Thermal Oil): Ngăn chặn nguy cơ cháy nổ do rò rỉ dầu nóng.

• Mạng lưới cấp nhiệt (District Heating): Đảm bảo an toàn và tiết kiệm năng lượng.

• Các ngành công nghiệp dệt nhuộm, thực phẩm, hóa chất yêu cầu độ kín khít cao.

Tại sao nên chọn Van cầu Mival FIG.51?

Sử dụng van cầu gang Mival giúp loại bỏ các chi phí bảo trì thường xuyên như siết chặt hoặc thay thế tết chèn. Sản phẩm được kiểm tra nghiêm ngặt (Test cycles) với hàng nghìn chu trình đóng mở trước khi xuất xưởng, đảm bảo độ tin cậy tuyệt đối cho các vị trí trọng yếu trong nhà máy.

Sản phẩm Van cầu gang Bellow Seal Mival Model FIG.51 được nhập khẩu chính hãng với đầy đủ giấy tờ CO/CQ. Quý khách hàng vui lòng liên hệ bộ phận kỹ thuật để được tư vấn kích thước và giải pháp lắp đặt phù hợp nhất.
