Van an toàn, hay còn được biết đến là Safety Valve, là một thiết bị thủy lực đóng vai trò quan trọng trong việc kiểm soát và điều chỉnh áp suất trong các hệ thống đường ống và bồn chứa. Thiết bị này đảm bảo mức áp suất an toàn bằng cách mở tự động khi áp suất vượt quá ngưỡng đã được đặt từ trước. Dưới đây là thông tin chi tiết về van an toàn, cơ chế hoạt động và phân loại của nó.

Van An Toàn là Gì?

Van an toàn hay Safety Valve, là một loại van công nghiệp chuyên dụng được sử dụng rộng rãi trên các hệ thống đường ống. Chức năng chính của nó là duy trì áp suất an toàn trong hệ thống bằng cách xả áp suất dư thừa khi nó vượt quá mức cho phép. Điều này ngăn chặn nguy cơ cháy nổ, hỏng hóc và đảm bảo an toàn cho con người và môi trường xung quanh.

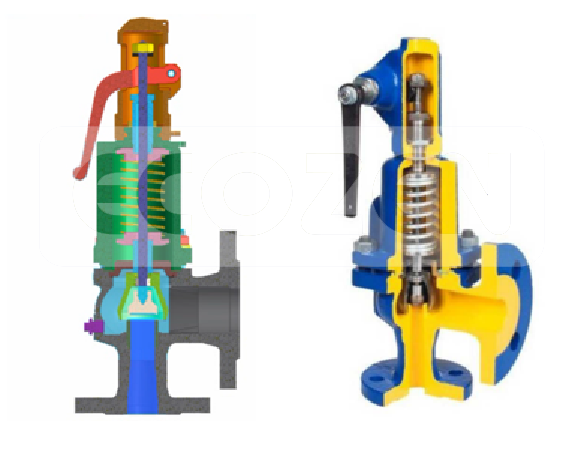

Cấu tạo van an toàn

Van được cấu tạo từ các bộ phận chính như sau:

  • Thân van: Van sở hữu thân van được làm từ các loại vật liệu như: inox, thép, gang hoặc đồng. Bộ phận này có nhiệm vụ bảo vệ các chi tiết bên ngoài các hoạt động ngoại lực.
  • Bộ phận kết nối của van thường là kết nối đầu tiên.
  • Lò xo có nhiệm vụ giữ van đĩa ở vị trí đóng khi van ở bình tĩnh bình thường (trạng thái không hoạt động).
  • Đệm lò xo có nhiệm vụ giữ lò xo yên vị trí khi van ở trạng thái bình thường .
  • Đĩa van là bộ phận chịu lực áp dụng. Khi áp dụng vượt ngưỡng cài đặt nó sẽ đẩy lò xo lên để xả bớt chất ra ngoài.
  • Nút thiết bị là bộ phận được làm kín và an toàn.
  • Ví dụ điều chỉnh được sử dụng để điều chỉnh hiệu suất đầu vào của van.
  • Tay giật giúp người dùng có thể tự động xả áp dụng mà không cần chờ đến ngưỡng an toàn. Tuy nhiên, không phải ai cũng có bộ phận này.

Nguyên Lý Hoạt Động và Phân Loại Van An Toàn

Van an toàn là thiết bị thiết yếu, hoạt động dựa trên nguyên lý cân bằng lực cơ bản giữa áp suất của lưu chất trong hệ thống và lực kháng định trước (thường là từ lò xo). Chức năng chính của nó là bảo vệ hệ thống khỏi tình trạng quá áp nguy hiểm.

Khi áp suất đầu vào tăng lên và vượt quá mức giới hạn an toàn đã được cài đặt, lực do áp suất tạo ra sẽ thắng lực cài đặt, khiến van tự động mở ra. Việc mở van này cho phép xả phần lưu chất dư thừa (lỏng hoặc khí) ra khỏi đường ống hoặc bình chứa. Quá trình xả này làm giảm áp suất trong hệ thống trở về ngưỡng an toàn. Ngay khi áp suất giảm xuống dưới mức cài đặt, lực cài đặt sẽ thắng lực áp suất và van tự động đóng kín lại, trở về trạng thái hoạt động bình thường. Chu trình mở-đóng này sẽ lặp lại một cách tự động mỗi khi xảy ra sự cố làm áp suất tăng đột ngột, đảm bảo duy trì sự ổn định và an toàn cho toàn bộ hệ thống.

Dựa trên cơ chế tác động, van an toàn được chia thành hai loại chính:

  1. Van An Toàn Tác Động Trực Tiếp: Loại này có cấu trúc đơn giản, thường bao gồm một lò xo và một piston (hoặc đĩa van) chịu tác động trực tiếp từ áp suất hệ thống. Khi áp suất thắng lực lò xo, van mở. Chúng thường được sử dụng trong các hệ thống có áp suất trung bình và không yêu cầu độ chính xác quá cao.
  2. Van An Toàn Tác Động Gián Tiếp (Pilot Operated): Loại này có cấu tạo phức tạp hơn, gồm một van chính để xả lưu lượng lớn và một van phụ (pilot) nhỏ hơn, nhạy hơn để điều khiển van chính. Van phụ cảm nhận áp suất hệ thống và “ra lệnh” cho van chính mở hoặc đóng. Loại van này phù hợp cho các hệ thống đòi hỏi độ chính xác cao, áp suất làm việc cao, hoặc có sự biến động áp suất lớn, cũng như cần khả năng xả lưu lượng lớn.

Phân Loại Và Gợi Ý Các Loại Van An Toàn Phổ Biến Tại Ecozen

Van an toàn lò hơi

Van an toàn VYC 496 cho hơi nóng, nước, khí - Van an toàn Model 496AP/496ES

Xem sản phẩm: Van an toàn VYC

  • Model: 496AP/ 496ES/ 496CP/ 496EP
  • Kích thước: 20×32 – 200×300
  • Vật liệu: Gang/ Thép/ Thép không gỉ
  • Nhiệt độ hoạt động: -60 ~ 300°C
  • Tối đa nhiệt độ: PN40
Van an toàn VYC Model 685 ASME

Xem sản phẩm: Van an toàn lò hơi VYC

  • Mẫu mã: 685
  • Kích thước: 3/8″ x 1/2″ – 1″ x 1″
  • Vật liệu: đồng, thép không gỉ
  • Áp dụng mức tối đa: PN36
  • Nhiệt độ: -60 ~ 250°C.
Van an toàn Zetkama 630

Xem sản phẩm: Van an toàn Zetkama

  • Mẫu mã: 630
  • Kích thước: DN20 – DN400
  • Áp dụng hoạt động: PN16 – PN100
  • Tối đa nhiệt độ: 400°C
  • Vật liệu: Gang/Thép.
Van an toàn Zetkama 781

Xem sản phẩm: Van an toàn lò hơi Zetkama

  • Model: 781
  • Kích thước: DN10 – DN25
  • Áp dụng mức tối đa: PN16
  • Nhiệt độ hoạt động: -10 ~ 200°C
  • Vật liệu: Đồng thau.

Van an toàn khí nén

Van an toàn VYC Model 486

Xem sản phẩm: Van an toàn VYC Model 486

  • Model: 486
  • Vật liệu: Thép/ Thép không gỉ
  • Kích thước: 25×50 – 200×250
  • Kết nối: Bích
  • Áp suất hoạt động tối đa: 40bar
  • Nhiệt độ hoạt động: -20 ~ 450ºC
Van an toàn VYC Model 685 ASME

Xem sản phẩm: Van an toàn VYC Model 685

  • Mẫu mã: 685
  • Kích thước: 3/8″ x 1/2″ – 1″ x 1″
  • Vật liệu: đồng, thép không gỉ
  • Áp dụng mức tối đa: PN36
  • Nhiệt độ: -60 ~ 250°C.

Xem sản phẩm: Van an toàn Zetkama 650

  • Mẫu mã: 650
  • Kích thước: DN20 – DN50
  • Chất liệu: thép đúc, thép chống oxy hóa
  • Tối đa nhiệt độ: 400°C
  • Áp dụng hoạt động: PN40 – PN100.
Van an toàn Zetkama 781

Xem sản phẩm: Van an toàn Zetkama 781

  • Model: 781
  • Kích thước: DN10 – DN25
  • Áp dụng mức tối đa: PN16
  • Nhiệt độ hoạt động: -10 ~ 200°C
  • Vật liệu: Đồng thau.

Van an toàn nước

Van an toàn VYC 496 cho hơi nóng, nước, khí - Van an toàn Model 496AP/496ES

Xem sản phẩm: Van an toàn VYC Model 486

  • Model: 496AP/ 496ES/ 496CP/ 496EP
  • Kích thước: 20×32 – 200×300
  • Vật liệu: Gang/ Thép/ Thép không gỉ
  • Nhiệt độ hoạt động: -60 ~ 300°C
  • Tối đa nhiệt độ: PN40.
Van an toàn VYC Model 095ES cho nước, khí - Van an toàn Model 095AP/095ES

Xem sản phẩm: Van an toàn VYC Model 095AP/095ES

  • Model: 095AP/ 095ES
  • Vật liệu: inox/ đồng
  • Nhiệt độ: -60 ~ 230°C
  • Con dấu: PTFE/kim loại/cao su…
Van an toàn Zetkama 240

Xem sản phẩm: Van an toàn Zetkama 240

  • Mẫu mã: 240
  • Kích thước: DN15 – DN200
  • Áp dụng hoạt động: PN16, PN40
  • Tối đa nhiệt độ: 400°C
  • Vật liệu: Gang, Thép.
Van an toàn Cla-Val Model 55L-60

Xem sản phẩm: Van an toàn cháy PCCC Cla-Val

  • Model: 55L-60
  • Kích thước: 1/2”, 3/4” và 1”
  • Kết nối: ren
  • Tối đa nhiệt độ: 80°C
  • Vật liệu: đồng, thép.

Bộ giảm thanh cho van an toàn

bộ giảm thanh cho van an toàn
Bộ Giảm Thanh cho Van An Toàn VYC Model 005

Xem thêm: các loại Van an toàn tại Ecozen

Video Hướng Dẫn Lắp Đặt Van An Toàn Hiệu Zetkama tại Ecozen

Việc lắp đặt van an toàn phải do kỹ thuật viên có chuyên môn thực hiện. Hãy lắp van ở vị trí thẳng đứngcàng gần thiết bị cần bảo vệ càng tốt. Đường ống dẫn vào van cần ngắn, thẳng và có kích thước ít nhất bằng lỗ vào của van. Điều cực kỳ quan trọng là tuyệt đối không được lắp bất kỳ van khóa hay vật cản nào trước van an toàn. Đối với đường ống xả ra, hãy dẫn nó tới nơi an toàn, đảm bảo kích thước ống ít nhất bằng lỗ ra của van, ống phải thông thoáng, có giá đỡ riêng và có độ dốc để thoát nước nếu cần.

Lưu ý không bọc cách nhiệt phần nắp chứa lò xo. Sau khi lắp xong, luôn kiểm tra hoạt động của van để đảm bảo an toàn cho hệ thống.

mũi tênVan an toàn cho hệ thống nồi hơi

Lưu Ý Khi Sử Dụng Van An Toàn

Khi sử dụng van an toàn, cần chú ý đến một số điều như:

Các lỗi thường gặp và cách xử lý

  • Đĩa không quay trở lại sau khi xả: Kiểm tra và lắp đặt lại đúng cách.
  • Van bị rò rỉ: Kiểm tra và làm sạch bề mặt niêm phong.
  • Không mở khi áp lực cần thiết: Điều chỉnh vị trí nén và trọng lượng lò xo.
  • Áp suất tiếp tục tăng sau khi xả: Kiểm tra tốc độ xả và thay thế van xả nếu cần.
  • Tần số đĩa nhảy hoặc rung: Điều chỉnh vít và thay thế lò xo nếu cần.

Bảo Trì Van An Toàn

  • Trong quá trình sử dụng cần chú ý thực hiện bảo trì theo quy định thời gian từ nhà sản xuất để tối ưu hóa thời lượng sử dụng. Có thể up lịch bảo trì định kỳ từ 3 – 6 tháng để bảo dưỡng van.
  • Khi bảo trì cần kiểm tra toàn bộ từ ngoài vào trong. Trước khi tháo van ra khỏi vị trí lắp đặt cần chắc chắn rằng hệ thống không còn áp dụng năng suất và nhiệt độ bên trong để tránh các sự cố, nguy hiểm không đáng có.

Việc tháo lắp, sửa chữa các bộ phận, chi tiết bên trong xe cần được thực hiện bởi các kỹ sư bảo trì hoặc các nhân viên kỹ thuật có chuyên môn.

Dịch vụ khảo sát nhà máy

Van an toàn đóng vai trò then chốt trong việc bảo vệ an toàn và duy trì hiệu suất. Để khai thác tối đa lợi ích này, việc hiểu rõ cách vận hành, sử dụng đúng kỹ thuật và bảo trì định kỳ là vô cùng cần thiết. Khi cần thông tin kỹ thuật chuyên sâu hoặc lựa chọn giải pháp an toàn tối ưu, việc tham vấn ý kiến chuyên gia là lựa chọn khôn ngoan.
