Đồng hồ đo lưu lượng điện từ là gì?
Đồng hồ đo lưu lượng điện từ (Electromagnetic Flow Meter hay Mag Meter) là thiết bị đo lưu lượng thể tích của chất lỏng dẫn điện trong đường ống.
Thiết bị hoạt động bằng từ trường nên không có bộ phận chuyển động, không gây tổn thất áp suất và phù hợp với lưu chất có cặn hoặc bùn.
Ứng dụng phổ biến:
- Nước sạch
- Nước thải
- HVAC
- Hóa chất
- Slurry
Mag Meter không dùng được cho dầu, khí hoặc hơi nước vì các môi chất này không dẫn điện.
 |

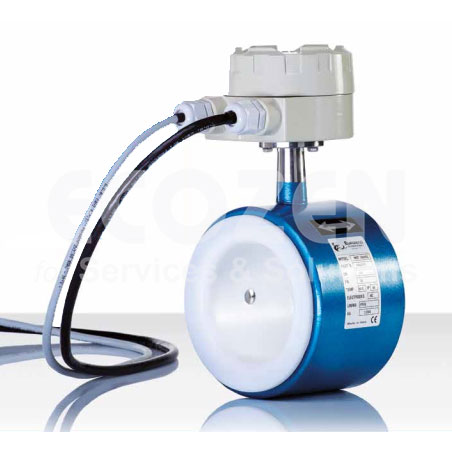

Đồng hồ đo lưu lượng điện từ Euromag Model MUT1000EL
|
Nguyên lý hoạt động của đồng hồ đo lưu lượng điện từ
Đồng hồ đo lưu lượng điện từ hoạt động theo định luật cảm ứng điện từ Faraday. Khi chất lỏng dẫn điện đi qua từ trường, thiết bị sẽ tạo ra điện áp cảm ứng tỷ lệ với vận tốc dòng chảy.
Cuộn dây từ tạo từ trường, còn hai điện cực có nhiệm vụ thu tín hiệu điện áp để transmitter (Bộ chuyển đổi tín hiệu) tính toán lưu lượng.
Công thức cơ bản:
E = B × D × v
Trong đó:
- E: điện áp cảm ứng
- B: từ trường
- D: khoảng cách điện cực
- v: vận tốc dòng chảy
Đồng hồ điện từ cho độ chính xác ổn định và ít bị ảnh hưởng bởi áp suất, nhiệt độ hay độ nhớt của lưu chất.
Cấu tạo của đồng hồ đo lưu lượng điện từ
Đồng hồ đo lưu lượng điện từ gồm 5 bộ phận chính: ống đo (Flow Tube), điện cực (Electrode), lớp lót cách điện (Liner), cảm biến (Sensor) và bộ chuyển đổi tín hiệu (Transmitter). Mỗi phần đều ảnh hưởng trực tiếp đến độ chính xác và độ bền của thiết bị.
Ống đo (Flow Tube)
Ống đo là phần cho lưu chất đi qua để thực hiện phép đo lưu lượng. Thiết kế bên trong không có vật cản nên gần như không gây tổn thất áp suất.
Vật liệu chế tạo thường gồm:
- inox
- thép carbon (Carbon Steel)
- gang phủ epoxy
Điện cực (Electrode)
Điện cực là bộ phận thu tín hiệu điện áp cảm ứng sinh ra khi chất lỏng đi qua từ trường.
Vật liệu điện cực cần phù hợp với lưu chất để tránh ăn mòn hoặc giảm tuổi thọ thiết bị.
Một số vật liệu điện cực phổ biến:
- SUS316: dùng cho nước sạch và nước thải
- Hastelloy C: dùng cho hóa chất ăn mòn
- Titanium: dùng cho nước biển
- Tantalum: dùng cho môi trường acid mạnh
Lớp lót cách điện (Liner)
Lớp lót cách điện nằm bên trong ống đo, có nhiệm vụ chống ăn mòn và ổn định tín hiệu đo.
Hai loại phổ biến hiện nay:
- PTFE (Teflon): chịu hóa chất và nhiệt độ cao
- Cao su (Rubber): phù hợp nước sạch, nước thải và bùn loãng (Slurry)
Cảm biến (Sensor)
Cảm biến là bộ phận tạo từ trường và nhận tín hiệu từ điện cực. Đây là phần quyết định độ ổn định và sai số đo của đồng hồ.
Bộ chuyển đổi tín hiệu (Transmitter)
Bộ chuyển đổi tín hiệu có nhiệm vụ xử lý tín hiệu đo và hiển thị giá trị lưu lượng.
Thông thường transmitter hỗ trợ:
- tín hiệu 4-20mA
- tín hiệu xung (Pulse)
- giao thức Modbus
- giao thức HART
- kết nối PLC hoặc SCADA
Điều kiện để đồng hồ đo lưu lượng điện từ hoạt động chính xác
Đồng hồ điện từ chỉ đo chính xác khi lưu chất có khả năng dẫn điện, đường ống luôn đầy và hệ thống được nối đất đúng kỹ thuật.
Chất lỏng phải dẫn điện
Đồng hồ điện từ (Mag Meter) chỉ dùng cho các chất lỏng dẫn điện như:
- nước sạch
- nước thải
- hóa chất
- bùn loãng (Slurry)
Không sử dụng được cho:
- dầu
- khí
- hơi nước
Ngưỡng độ dẫn điện (Conductivity Threshold)
Đa số đồng hồ yêu cầu độ dẫn điện tối thiểu khoảng 5 µS/cm để hoạt động ổn định.
Nếu độ dẫn điện (Conductivity) quá thấp:
- tín hiệu sẽ bị nhiễu
- giá trị đo dao động
- sai số tăng cao
Đường ống phải luôn đầy
Ống đo phải luôn chứa đầy chất lỏng trong quá trình vận hành. Nếu trong ống có khoảng khí hoặc không đầy ống, đồng hồ có thể đo sai hoặc mất tín hiệu.
Nối đất (Grounding)
Nối đất giúp ổn định tín hiệu đo và giảm nhiễu điện từ bên ngoài.
Với đường ống nhựa, thường cần sử dụng:
- vòng nối đất (Grounding Ring)
- điện cực nối đất (Grounding Electrode)
Bọt khí trong lưu chất (Bubble Issue)
Bọt khí xuất hiện trong lưu chất có thể làm tín hiệu dao động và giảm độ chính xác đo.
Cần tránh lắp đồng hồ:
- tại vị trí dễ tích khí
- ngay sau bơm
- tại đoạn ống có xoáy dòng mạnh
Nhiễu điện từ
Biến tần, động cơ điện (Motor) hoặc cáp nguồn công suất lớn có thể gây nhiễu tín hiệu đo.
Để hạn chế ảnh hưởng này, nên:
- lắp đồng hồ cách xa nguồn nhiễu
- nối đất đúng kỹ thuật
- đi dây tín hiệu riêng biệt với dây nguồn công suất lớn
Ưu điểm và nhược điểm của đồng hồ đo lưu lượng điện từ
Đồng hồ đo lưu lượng điện từ được dùng nhiều trong công nghiệp nhờ đo chính xác, không gây sụt áp và phù hợp với nước thải hoặc lưu chất có cặn.
Độ chính xác cao
Thiết bị có sai số thấp, thường khoảng ±0.5%, ít bị ảnh hưởng bởi áp suất, nhiệt độ hay độ nhớt lưu chất. Phù hợp cho hệ thống nước, xử lý nước thải và châm hóa chất.
Không gây tổn thất áp suất
Bên trong ống đo không có bộ phận cản dòng nên lưu chất đi qua gần như không bị giảm áp. Điều này giúp giảm tải cho bơm và tiết kiệm điện năng.
Ít bảo trì
Do không có bộ phận chuyển động nên đồng hồ ít bị mài mòn hoặc kẹt cơ khí. Tuy nhiên vẫn cần kiểm tra điện cực và nối đất định kỳ.
Đo tốt nước thải và bùn loãng
Thiết bị hoạt động ổn định với:
- nước thải
- bùn loãng
- lưu chất có hạt rắn nhỏ
Đây là ưu điểm lớn trong ngành xử lý nước và công nghiệp hóa chất.
Giới hạn về độ dẫn điện
Đồng hồ chỉ hoạt động khi chất lỏng có khả năng dẫn điện. Với nước RO hoặc dung môi đặc biệt cần kiểm tra trước khi chọn thiết bị.
Không dùng cho dầu, khí và hơi
Đồng hồ điện từ không đo được:
- dầu
- khí nén
- hơi nước
- dung môi không dẫn điện
Các ứng dụng này thường dùng đồng hồ turbine, vortex hoặc coriolis.
Phân loại đồng hồ đo lưu lượng điện từ phổ biến hiện nay
Đồng hồ điện từ hiện nay có nhiều kiểu khác nhau tùy cách lắp đặt và nguồn cấp điện. Kỹ sư Ecozen xin phân loại ra sau cho bạn dễ hình dung.
Loại nối bích trực tiếp (Inline)
Đây là loại phổ biến nhất, lắp trực tiếp vào đường ống. Phù hợp cho hệ thống cần độ chính xác cao và vận hành ổn định.
Loại chèn (Insertion)
Thiết bị dùng đầu dò gắn vào bên trong ống thay vì thay cả đoạn ống. Thường dùng cho đường ống lớn để giảm chi phí lắp đặt.
Loại dùng pin
Đồng hồ sử dụng pin thay vì nguồn điện ngoài. Phù hợp cho khu vực không có điện hoặc hệ thống cấp nước ngoài trời.
Loại màn hình rời
Bộ hiển thị tách rời cảm biến bằng cáp tín hiệu. Thường dùng ở nơi rung động mạnh, ngập nước hoặc khó thao tác.
Nên dùng loại nào cho phù hợp ?
Tùy vào mục đích sử dụng mà bạn có thể ứng dụng cho phù hợp. Theo kỹ sư của Ecozen bạn có thể ứng dụng các loại đồng hồ như sau:
- Inline: dùng khi cần độ chính xác cao
- Insertion: phù hợp đường ống lớn, cần tiết kiệm chi phí
- Loại dùng pin: dùng nơi không có nguồn điện
- Màn hình rời: dùng trong môi trường khắc nghiệt hoặc khó quan sát thiết bị
 |
Đồng hồ đo lưu lượng điện từ Finetek EPD – Đạt chuẩn đo lường quốc tế OIML
|
 |
Đồng hồ đo lưu lượng điện tử Alia Model AMF601
|
Ứng dụng của đồng hồ đo lưu lượng điện từ trong công nghiệp
Đồng hồ đo lưu lượng điện từ phù hợp với chất lỏng có độ dẫn điện và cần đo ổn định, ít tổn thất áp suất.
Hệ thống nước sạch
Thiết bị được dùng nhiều trong hệ thống cấp nước do đo chính xác ở lưu lượng lớn và không gây sụt áp đáng kể. Ngoài ra, đồng hồ điện từ giúp kiểm soát thất thoát và theo dõi lưu lượng tổng hiệu quả hơn đồng hồ cơ.
Hệ thống nước thải
Đây là ứng dụng phổ biến nhất vì nước thải thường chứa cặn, bùn và tạp chất. Do không có bộ phận chuyển động nên đồng hồ ít bị kẹt hoặc mài mòn, phù hợp cho hệ thống xử lý nước thải công nghiệp và đô thị.
Hệ thống HVAC
Trong HVAC, đồng hồ điện từ dùng để đo nước lạnh và nước giải nhiệt. Ưu điểm chính là giảm tổn thất áp suất, giúp giảm tải cho bơm và dễ tích hợp với hệ thống quản lý tòa nhà qua Modbus hoặc BACnet.
Ngành hóa chất
Thiết bị phù hợp để đo acid, bazơ và dung dịch hóa chất dẫn điện. Tuy nhiên cần chọn đúng vật liệu lót và điện cực để chống ăn mòn, đặc biệt với môi trường hóa chất mạnh.
Ngành thực phẩm
Đồng hồ điện từ được dùng trong sữa, bia và nước giải khát nhờ cấu tạo không cản dòng, dễ vệ sinh và đáp ứng yêu cầu vệ sinh thực phẩm. Các dòng chuyên dụng thường dùng inox 316L và kết nối vi sinh.
Slurry và lưu chất có hạt rắn
Với bùn khoáng hoặc lưu chất có hạt rắn, đồng hồ điện từ hoạt động ổn định hơn loại cơ khí vì không có turbine hoặc cánh đo. Tuy nhiên cần chọn lớp lót chịu mài mòn để tăng tuổi thọ thiết bị.
Những lưu ý quan trọng khi lắp đặt đồng hồ đo lưu lượng điện từ
Đồng hồ điện từ cần lắp đúng kỹ thuật để đảm bảo độ chính xác và tín hiệu ổn định. Bạn nên tham khảo các chi tiết sau đây:
Đoạn ống thẳng trước và sau đồng hồ
Nên đảm bảo tối thiểu:
- trước đồng hồ: 5D
- sau đồng hồ: 3D
Điều này giúp dòng chảy ổn định và giảm sai số do xoáy dòng từ van, co hoặc bơm.
Grounding
Grounding đặc biệt quan trọng với ống nhựa hoặc PVC. Nếu tiếp địa không đúng, tín hiệu đo dễ bị nhiễu hoặc dao động bất thường.
Tránh nhiễu điện từ
Không nên lắp gần biến tần, motor lớn hoặc đi chung cáp nguồn động lực. Nên dùng cáp chống nhiễu và tách riêng đường tín hiệu.
Vị trí lắp đặt
Có thể lắp ngang hoặc dọc nhưng phải đảm bảo ống luôn đầy chất lỏng. Nếu lắp dọc, nên để dòng chảy đi từ dưới lên để tránh hiện tượng ống rỗng.
Tránh empty pipe
Không nên lắp tại điểm cao nhất của hệ thống hoặc vị trí dễ tích khí. Khi ống không đầy, điện cực sẽ mất tiếp xúc với lưu chất và gây sai số đo hoặc báo lỗi.
Tư vấn lựa chọn đồng hồ đo lưu lượng điện từ cùng ECOZEN
Việc lựa chọn đúng đồng hồ đo lưu lượng điện từ cần đánh giá đồng thời nhiều yếu tố như loại lưu chất, độ dẫn điện, điều kiện lắp đặt và yêu cầu tín hiệu điều khiển của hệ thống. ECOZEN hỗ trợ tư vấn cấu hình phù hợp dựa trên điều kiện vận hành thực tế nhằm hạn chế sai số đo và các vấn đề nhiễu tín hiệu trong quá trình sử dụng.
- Hỗ trợ kỹ thuật chuyên sâu cho các ứng dụng nước sạch, nước thải, HVAC, hóa chất và slurry theo điều kiện vận hành thực tế.
- Tư vấn lựa chọn đúng vật liệu liner, electrode, chuẩn tín hiệu và phương án lắp đặt nhằm tối ưu độ ổn định và tuổi thọ thiết bị.
