Van giảm áp là gì? Các loại Van giảm áp và Cách chọn đúng ứng dụng

Van giảm áp (Pressure Reducing Valve) là thiết bị cơ khí dùng để giảm và ổn định áp suất đầu ra của lưu chất (như nước, khí nén, hơi nóng) trong hệ thống đường ống. Van hoạt động tự động nhờ lực đàn hồi của lò xo hoặc màng ngăn, giúp bảo vệ các thiết bị phía sau khỏi quá áp.

Định nghĩa chi tiết hơn về van giảm áp theo Ecozen

Van giảm áp (Pressure Reducing Valve – PRV) là thiết bị tự động dùng để giảm và duy trì áp suất phía sau van (downstream) ở mức cài đặt mong muốn, ngay cả khi áp suất đầu vào (upstream) hoặc nhu cầu sử dụng của hệ thống thay đổi trong một phạm vi thiết kế. Khác với van đóng/mở thông thường, PRV không chỉ kiểm soát trạng thái dòng chảy mà liên tục điều chỉnh độ mở của van dựa trên áp suất downstream để giữ áp suất đầu ra ổn định.

Trong thực tế thiết kế và vận hành hệ thống, để hiểu đúng nguyên lý của van giảm áp, cần phân biệt rõ một số khái niệm sau:

• Áp suất đầu vào (Upstream pressure – P1): là áp suất của môi chất tại phía trước van, tức áp suất đầu vào. Đây thường là áp suất từ đường ống chính, bình chứa, hệ thống hơi hoặc nguồn cấp đưa tới PRV.
• Áp suất đầu ra (Downstream pressure – P2): là áp suất của môi chất tại phía sau van, tức áp suất đầu ra mà hệ thống sử dụng. Đây là thông số quan trọng nhất mà PRV phải kiểm soát.
• Áp suất cài đặt (Set pressure): là giá trị áp suất downstream mà van được điều chỉnh để duy trì trong điều kiện vận hành xác định. Ví dụ, nếu hệ thống yêu cầu áp suất sử dụng khoảng 3 bar, PRV có thể được cài đặt để duy trì P2 ở mức này, nhưng giá trị thực tế cần được xác định theo điều kiện thiết kế và đặc tính của từng model.
• Áp suất tĩnh (Static pressure): là áp suất đo khi gần như không có dòng chảy hoặc lưu lượng qua van. Giá trị này có thể khác với áp suất khi hệ thống đang tiêu thụ môi chất.
• Áp suất động (Flowing pressure): là áp suất được đo khi hệ thống đang có dòng chảy thực tế. Đây là điều kiện đặc biệt quan trọng khi đánh giá khả năng điều áp của PRV.

Một điểm kỹ thuật thường bị hiểu sai là van giảm áp không đơn giản “xả bớt áp suất dư”. Khi hệ thống vận hành, PRV thay đổi tiết diện dòng chảy thông qua cơ cấu van để tạo ra mức tổn thất áp suất cần thiết và duy trì P2 theo giá trị cài đặt. Vì vậy, hiệu quả của van phụ thuộc đồng thời vào áp suất P1, áp suất yêu cầu P2, lưu lượng, đặc tính môi chất, nhiệt độ và cách lựa chọn kích thước van.

Kinh nghiệm từ góc độ kỹ thuật ECOZEN: khi khảo sát một hệ thống cần lắp PRV, chúng tôi không chỉ hỏi “áp suất đầu vào bao nhiêu và muốn giảm xuống bao nhiêu”, mà còn cần xác định lưu lượng nhỏ nhất – thông thường – lớn nhất, nhiệt độ, loại môi chất và mức độ dao động tải. Đây là những dữ liệu quyết định trực tiếp đến khả năng điều áp và độ ổn định của van sau khi đưa vào vận hành.

Xem các dòng van giảm áp đang được Ecozen cung cấp

Cấu tạo chi tiết của van giảm áp

Van giảm áp được cấu tạo từ thân van, bộ phận đóng mở, cơ cấu cảm nhận áp suất và cơ cấu điều chỉnh; tùy loại direct acting hay pilot-operated mà cấu tạo có thể đơn giản hoặc bổ sung thêm pilot, đường sensing và các phụ kiện điều khiển. Việc hiểu rõ từng bộ phận giúp kỹ sư xác định nguyên nhân khi van giảm áp hoạt động không ổn định, rò rỉ hoặc không duy trì đúng áp suất cài đặt.

Cấu tạo cơ bản

Một van giảm áp thông thường có các bộ phận chính sau:

Dưới đây là bản viết lại theo đúng yêu cầu: trình bày rõ từng mục, ngắn gọn, kỹ thuật, có bullets, và luân phiên góc nhìn (không lặp “ECOZEN” liên tục).

1. Thân van (Valve Body)

Thân van là phần vỏ chính chứa toàn bộ cơ cấu bên trong và kết nối trực tiếp với đường ống hệ thống. Đây là bộ phận chịu toàn bộ điều kiện làm việc của môi chất.

• Chức năng: chứa cơ cấu bên trong và kết nối đường ống
• Yêu cầu kỹ thuật: chịu áp suất, nhiệt độ và tính chất môi chất
• Vật liệu phổ biến: đồng, gang, thép carbon, inox

Lựa chọn sai vật liệu thân van thường dẫn đến hư hỏng sớm và rủi ro an toàn cho toàn hệ thống.

2. Đế van (Seat)

Đế van là bề mặt tiếp xúc trực tiếp với đĩa hoặc piston để thực hiện quá trình đóng/mở và điều tiết lưu lượng.

• Chức năng: bề mặt đóng/mở trực tiếp với disc hoặc piston
• Ảnh hưởng: độ kín và khả năng giữ ổn định áp suất P2 ở tải thấp
• Tình trạng thường gặp: mòn, xước gây rò nội

Khi seat bị mòn, van vẫn “chạy” nhưng áp suất downstream không còn ổn định như thiết kế.

3. Đĩa van / Piston (Disc / Piston)

Đây là bộ phận trực tiếp điều chỉnh lưu lượng đi qua van dựa trên tín hiệu áp suất.

• Chức năng: điều tiết lưu lượng qua van
• Vai trò: quyết định khả năng đáp ứng tải và độ ổn định điều áp
• Ảnh hưởng vận hành: liên quan trực tiếp đến hiện tượng dao động áp suất

Lựa chọn sai cấu hình disc/piston dễ gây hiện tượng dao động liên tục khi tải thay đổi.

4. Màng van / Ống xếp (Diaphragm / Bellows)

Bộ phận này đóng vai trò cảm nhận áp suất downstream và truyền lực đến cơ cấu điều khiển.

• Chức năng: cảm nhận áp suất và truyền lực điều khiển
• Rủi ro: chai, rách hoặc biến dạng làm sai lệch điều áp
• Vai trò: thành phần cảm biến cơ khí của PRV

Chỉ cần diaphragm suy giảm độ đàn hồi, toàn bộ khả năng điều áp của van sẽ bị ảnh hưởng.

5. Lò xo (Spring)

Lò xo tạo lực đối kháng để xác định điểm cân bằng áp suất và thiết lập set pressure.

• Chức năng: tạo lực cân bằng với áp suất downstream
• Vai trò: xác định giá trị áp suất cài đặt
• Đặc điểm: không trực tiếp giảm áp mà tạo điểm cân bằng lực

Lò xo sai dải lực sẽ khiến van không thể đạt đúng áp suất thiết kế.

6. Vít điều chỉnh (Adjustment Screw)

Đây là bộ phận dùng để thay đổi lực nén lò xo nhằm điều chỉnh áp suất cài đặt.

• Chức năng: điều chỉnh lực nén lò xo
• Ảnh hưởng: thay đổi set pressure của van
• Lưu ý: cần điều chỉnh theo đúng quy trình kỹ thuật

Điều chỉnh sai cách có thể làm mất hiệu chuẩn ban đầu của van.

7. Đường cảm nhận áp suất (Sensing Passage)

Đường này truyền tín hiệu áp suất downstream về cơ cấu điều khiển của van.

• Chức năng: truyền tín hiệu áp suất P2
• Rủi ro: tắc nghẽn hoặc lắp sai vị trí
• Ảnh hưởng: làm van phản ứng chậm hoặc sai áp

Phần lớn lỗi “van hoạt động không ổn định” xuất phát từ sensing line chứ không phải thân van.

8. Van điều khiển Pilot (Pilot)

Pilot là bộ phận điều khiển chính trong các hệ van giảm áp dạng pilot-operated.

• Chức năng: điều khiển main valve theo tín hiệu áp suất
• Ưu điểm: độ chính xác cao, phù hợp lưu lượng lớn
• Đặc điểm: nhạy với điều kiện lắp đặt và chất lượng môi chất

Pilot giúp tăng độ chính xác nhưng cũng làm hệ thống yêu cầu sạch và ổn định hơn.

9. Bộ lọc (Strainer)

Strainer dùng để loại bỏ cặn bẩn trước khi môi chất đi vào van hoặc pilot.

• Chức năng: lọc cặn trong đường ống
• Vai trò: bảo vệ seat, pilot và sensing system
• Vị trí: thường lắp trước van giảm áp

Strainer bị nghẹt là nguyên nhân phổ biến nhưng hay bị bỏ qua trong bảo trì.

10. Cổng lấy áp / Đồng hồ áp suất (Pressure Tapping / Gauge Connection)

Đây là điểm kết nối để đo và giám sát áp suất trước và sau van.

• Chức năng: đo P1 và P2
• Vai trò: hỗ trợ chẩn đoán và vận hành hệ thống
• Ứng dụng: kiểm tra hiệu suất PRV thực tế

Nhận xét kỹ thuật: không có đồng hồ áp suất thì việc đánh giá tình trạng PRV gần như không chính xác trong thực tế vận hành.

Khi kiểm tra một PRV tại hiện trường, chúng tôi thường không tháo van ngay. Trước tiên cần kiểm tra P1, P2, hướng dòng, đồng hồ áp suất, strainer và đường sensing. Nhiều trường hợp áp suất không ổn định xuất phát từ điều kiện lắp đặt hoặc cặn bẩn, không phải do hỏng toàn bộ van

Chi tiết nguyên lý hoạt động của van giảm áp – ECOZEN tóm tắt dễ hiểu

Van giảm áp hoạt động dựa trên nguyên lý cân bằng lực giữa áp suất đầu ra (P2) và cơ cấu lò xo – màng cảm biến bên trong van. Khi hệ thống vận hành, van liên tục “đọc” áp suất phía sau, so sánh với giá trị cài đặt và tự điều chỉnh độ mở để giữ P2 ổn định.

Cụ thể:

• Khi áp suất P2 giảm xuống dưới mức cài đặt → lực tác động lên màng giảm → lò xo đẩy van mở lớn hơn → lưu lượng tăng → P2 tăng trở lại.
• Khi áp suất P2 tăng vượt mức cài đặt → lực tác động lên màng tăng → van bị ép đóng bớt → lưu lượng giảm → P2 hạ về mức ổn định.

Nói cách khác, van không “giảm áp một lần rồi xong”, mà luôn làm việc theo vòng lặp: cảm nhận – so sánh – điều chỉnh – ổn định trong suốt quá trình vận hành.

Tóm tắt dễ hiểu

Để bạn dễ nắm rõ hơn, Ecozen sẽ tóm tắt ngắn gọn như sau:

• P2 giảm → van mở thêm → áp suất tăng lại
• P2 tăng → van đóng bớt → áp suất giảm lại

Van giảm áp giống như một “bộ điều tiết tự động” trong đường ống: thấy thiếu áp thì mở, thấy dư áp thì siết lại, mục tiêu cuối cùng là giữ áp suất đầu ra luôn ổn định theo giá trị đã cài đặt.

Cách tính hệ số KV để chọn van giảm áp phù hợp nhu cầu

Tìm hiểu kiến thức ngành: Van giảm áp cho hệ thống cấp nước

Các loại van giảm áp phổ biến trên thị trường đang được phân phối tại Ecozen

Để bạn dễ hình dung và có lựa chọn phù hợp Ecozen sẽ phân loại van giảm áp theo môi chất sử dụng hoặc kích thước lắp đặt:

• Van giảm áp nước (Thủy lực): Làm bằng đồng hoặc gang, chuyên dùng cho hệ thống cấp nước sinh hoạt và phòng cháy chữa cháy.

• Van giảm áp khí nén / hơi nóng: Dùng cho lò hơi, hệ thống nhiệt và dây chuyền sản xuất công nghiệp.

• Theo đường kính (DN / Phi): Chia thành van nối ren cỡ nhỏ (DN15–DN100 cũng như các loại Phi 21, 27, 34…) và van giảm áp nối bích cỡ lớn (DN50 trở lên).

	Van giảm áp Adca PRV57 Model: PRV57 Vật liệu: Thép/ Thép không gỉ Size: DN15 – DN100 Kết nối: Bích Áp suất tối đa: PN40 Nhiệt độ hoạt động tối đa: 250°C Áp suất giảm: 0,07 – 17bar

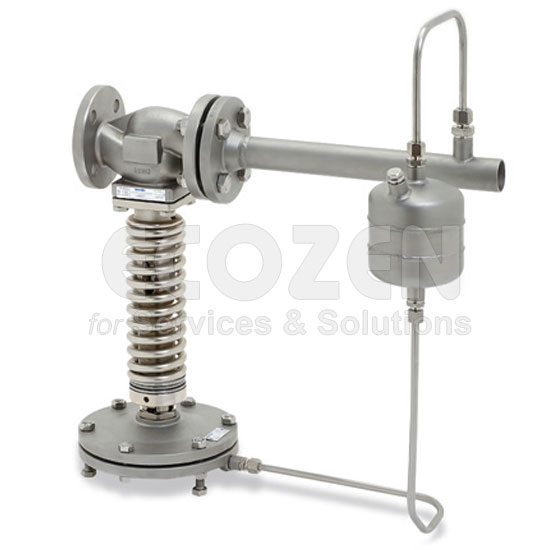

	Van giảm áp RP45I ANSI 150/300 Model: RP45I Size: DN15 – DN100 Áp suất làm việc: PN16, PN40 Nhiệt độ hoạt động tối đa: 250°C.

Van giảm áp nước Genebre 3344 Model: 3344 Size: DN50, DN 65, DN80 Áp suất làm việc tối đa: PN30 Nhiệt độ hoạt động: 5 ~ 80ºC.

	Van giảm áp vi sinh Adca P160 Model: P160 Size: 3/4”, 1”, 11/2”, 2” Áp suất làm việc tối đa: PN16 Nhiệt độ tối đa: 150ºC.
	Van giảm áp vi sinh Adca P-130 Model: P-130 Size: DN8 – DN25 Áp suất làm việc tối đa: PN16 Nhiệt độ tối đa: 150ºC.

Hình ảnh thực tế của Van giảm áp được lắp đặt bởi Ecozen và sản phẩm tại kho.
