Cảm biến áp suất là thiết bị dùng để đo áp suất của nước, khí hoặc chất lỏng trong hệ thống và chuyển đổi giá trị đó thành tín hiệu điện để PLC, biến tần hoặc hệ thống điều khiển có thể đọc và xử lý.
Tuy nhiên, nếu chỉ hiểu đơn giản là “thiết bị đo áp suất” thì vẫn chưa đủ. Trong quá trình làm việc với các hệ thống cấp nước, khí nén và xử lý nước công nghiệp, chúng tôi nhận thấy cảm biến áp suất thực chất là “nguồn dữ liệu đầu vào” cho rất nhiều chức năng điều khiển tự động. Khi tín hiệu áp suất không chính xác, toàn bộ quá trình vận hành phía sau đều có thể bị ảnh hưởng.
Nguyên lý hoạt động của cảm biến áp suất – Và tóm tắt dễ hiểu của Ecozen
Về nguyên lý cơ bản, cảm biến áp suất gồm hai phần chính.
Đầu tiên là bộ phận cảm biến (sensor element). Khi áp suất từ lưu chất tác động lên màng cảm biến, màng này sẽ xuất hiện sự biến dạng rất nhỏ theo mức áp lực thực tế trong đường ống hoặc bồn chứa.
Phần thứ hai là bộ xử lý tín hiệu (transmitter). Nhiệm vụ của bộ phận này là chuyển đổi sự biến dạng cơ học của màng cảm biến thành tín hiệu điện tiêu chuẩn như 4–20mA hoặc 0–10V. Tín hiệu sau đó được truyền về PLC, HMI hoặc hệ thống điều khiển trung tâm để theo dõi và xử lý.
Tóm tắt dễ hiểu của kỹ sư Ecozen
Có thể hình dung cảm biến áp suất giống như một “người canh gác” luôn theo dõi áp lực bên trong đường ống hoặc bồn chứa. Khi áp lực mạnh lên hoặc yếu đi, cảm biến sẽ báo ngay cho hệ thống điều khiển biết để tự động bật bơm, tắt máy hoặc gửi cảnh báo nếu có dấu hiệu bất thường.
Điều này giúp doanh nghiệp tránh được các sự cố như quá áp, thiếu áp, hư hỏng thiết bị hoặc gián đoạn sản xuất, đồng thời tối ưu chi phí vận hành và nâng cao độ an toàn cho toàn hệ thống.
Chia sẻ kiến thức thực tiễn: Ứng dụng của cảm biến áp suất trong công nghiệp

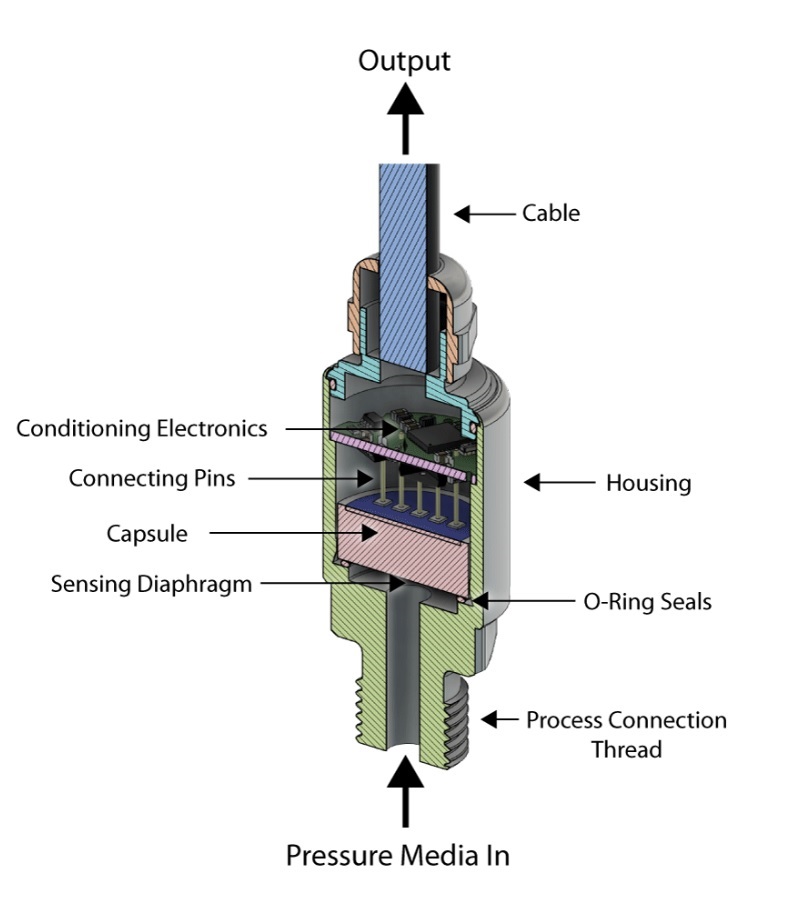

Cấu tạo chi tiết của cảm biến áp suất
Mặc dù có nhiều kiểu thiết kế khác nhau, phần lớn cảm biến áp suất công nghiệp đều được cấu tạo từ các bộ phận chính sau:
Màng cảm biến (Diaphragm)
Đây là bộ phận tiếp xúc trực tiếp với áp suất của lưu chất và tạo ra sự biến dạng cơ học khi áp suất thay đổi. Chất lượng màng cảm biến quyết định đáng kể đến độ chính xác và tuổi thọ của thiết bị.
Phần tử đo áp suất (Sensor Element)
Bộ phận này nhận sự biến dạng từ màng cảm biến và chuyển đổi thành tín hiệu điện sơ cấp. Đây được xem là “trái tim” của cảm biến áp suất.
Bộ xử lý tín hiệu (Transmitter Circuit)
Có nhiệm vụ khuếch đại, hiệu chỉnh và chuyển đổi tín hiệu đo thành các chuẩn đầu ra như 4–20mA hoặc 0–10V. Một bộ xử lý tốt sẽ giúp tín hiệu ổn định và giảm sai số đo.
Cổng kết nối áp suất (Pressure Port)
Là vị trí kết nối cảm biến với đường ống hoặc thiết bị cần đo áp suất. Việc lựa chọn đúng kiểu ren và vật liệu kết nối giúp hạn chế rò rỉ và tăng độ bền vận hành.
Vỏ bảo vệ (Housing)
Bao bọc toàn bộ linh kiện bên trong nhằm chống bụi, chống nước và tác động từ môi trường. Đây là yếu tố quan trọng đối với các ứng dụng ngoài trời hoặc môi trường công nghiệp khắc nghiệt.
Đầu kết nối điện (Electrical Connection)
Là nơi truyền tín hiệu và cấp nguồn cho cảm biến thông qua jack cắm hoặc hộp đấu dây. Một kết nối điện chắc chắn sẽ giúp hệ thống hoạt động ổn định và hạn chế nhiễu tín hiệu.
Các loại cảm biến áp suất phổ biến trên thị trường và Ecozen đang phân phối
Tùy theo cách xác định áp suất tham chiếu, cảm biến áp suất được chia thành nhiều loại khác nhau. Ba nhóm phổ biến nhất trong công nghiệp hiện nay gồm cảm biến áp suất tương đối, cảm biến áp suất tuyệt đối và cảm biến chênh áp.
Cảm biến áp suất tương đối (Gauge Pressure)
Là loại cảm biến đo áp suất dựa trên áp suất khí quyển làm mốc tham chiếu nên giá trị đo thể hiện phần áp suất chênh lệch giữa hệ thống và môi trường bên ngoài. Đây là dòng cảm biến được sử dụng phổ biến nhất trong các hệ thống nước, khí nén và thủy lực.
Trong quá trình lựa chọn thiết bị, đây thường là phương án phù hợp cho phần lớn hệ thống nước, khí nén và thủy lực. Kinh nghiệm triển khai cho thấy việc chọn đúng dải đo thường quan trọng hơn việc chọn cảm biến có độ chính xác quá cao.
Ứng dụng thực tế
- Hệ thống cấp nước và tăng áp.
- Đường ống khí nén trong nhà máy.
- Hệ thống thủy lực.
- Chiller và HVAC.
- Bơm công nghiệp và hệ thống xử lý nước.
Cảm biến áp suất tuyệt đối (Absolute Pressure)
Là loại cảm biến đo áp suất dựa trên mốc chân không tuyệt đối được tạo sẵn bên trong cảm biến thay vì áp suất khí quyển. Nhờ sử dụng giá trị tham chiếu cố định, kết quả đo không bị ảnh hưởng bởi sự thay đổi áp suất môi trường.
Thực tế tại các hệ thống công nghiệp thông thường, loại cảm biến này ít được sử dụng hơn cảm biến áp suất tương đối. Tuy nhiên với các ứng dụng chân không hoặc yêu cầu độ chính xác cao thì đây là lựa chọn cần thiết.
Ứng dụng thực tế
- Hệ thống chân không công nghiệp.
- Thiết bị nghiên cứu và phòng thí nghiệm.
- Ngành bán dẫn và điện tử.
- Đo áp suất khí quyển chuyên dụng.
- Các quy trình sản xuất yêu cầu độ chính xác cao.
Cảm biến chênh áp (Differential Pressure)
Là thiết bị dùng để đo sự chênh lệch áp suất giữa hai điểm trong cùng một hệ thống thông qua hai cổng áp suất riêng biệt. Cảm biến sẽ tính toán độ chênh áp và chuyển đổi thành tín hiệu điện để phục vụ giám sát hoặc điều khiển.
Thực tế tại các hệ thống HVAC và xử lý nước, cảm biến chênh áp thường được dùng để theo dõi tình trạng bộ lọc hoặc giám sát lưu lượng. Kinh nghiệm của chúng tôi cho thấy vị trí lấy áp ảnh hưởng trực tiếp đến độ chính xác của phép đo.
Ứng dụng thực tế
- Giám sát bộ lọc trong hệ thống HVAC.
- Hệ thống phòng sạch và phòng áp lực.
- Nhà máy xử lý nước và nước thải.
- Giám sát tổn thất áp suất trên đường ống và thiết bị công nghệ.
Các loại cảm biến áp suất Ecozen phân phối
 |
Cảm biến áp suất Alia APT8000
|
 |
Cảm biến áp suất Alia ADP9000
|
 |
Cảm biến áp suất Alia ADP9000L
|
 |
Cảm biến áp suất Nuova Fima SXSA
|
 |
Cảm biến áp suất Nuova Fima STMA
|
 |
Cảm biến áp suất Nuova Fima ST18
|
Những lưu ý khi chọn mua cảm biến đo áp suất
Khi chọn mua cảm biến đo áp suất nước bạn nên lưu ý các điểm dưới đây để có thể chọn cảm biến áp lực nước phù hợp với nhu cầu của mình.
Các điểm lưu ý như sau:
- Dải áp suất cần đo
- Chuẩn kết nối ren
- Tín hiệu output
- Nhiệt độ của nước mà cảm biến đo áp suất nước sẽ tiếp xúc trực tiếp
- Chọn nhà phân phối uy tín để tránh các rủi ro không đáng có trong quá trình lắp đặt và vận hành cảm biến áp suất.
Xem ngay các sản phẩm cảm biến áp suất tại ECOZEN

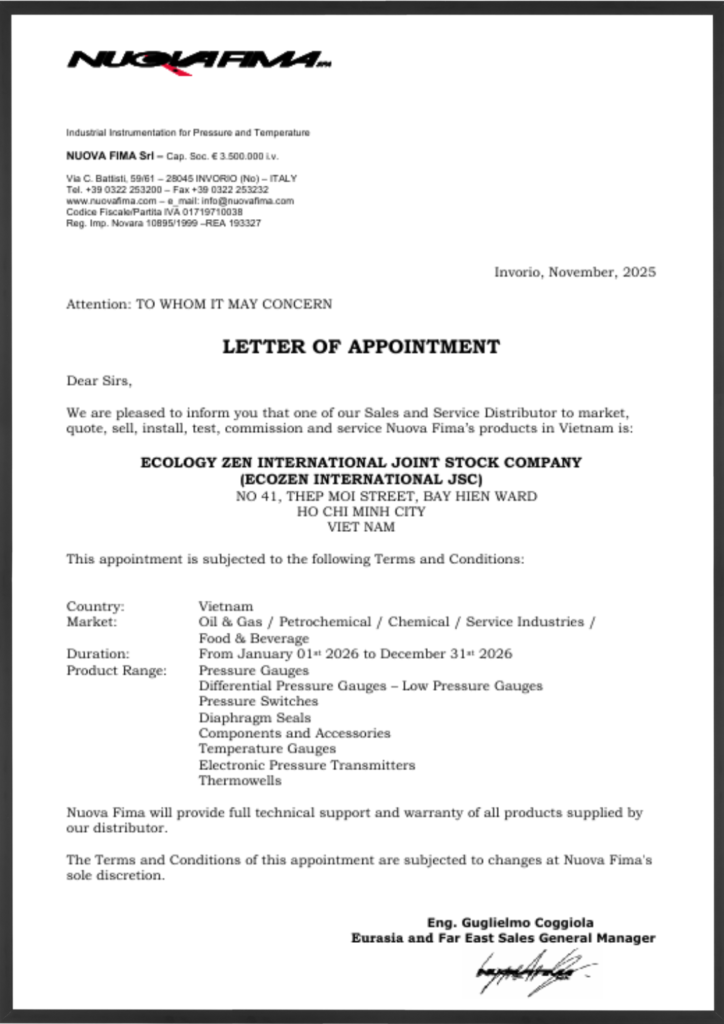

Ecozen – Nhà phân phối chính thức ALIA và Nuova Fima tại Việt Nam
