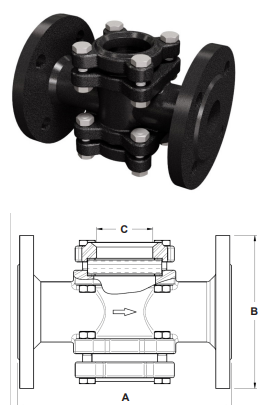

Kính quan sát dòng chảy một mặt Adca Model DW12G-SS

Trong việc vận hành và bảo trì hệ thống đường ống công nghiệp, khả năng giám sát trực quan trạng thái của lưu chất là yếu tố then chốt để phát hiện sớm các sự cố. Kính quan sát dòng chảy (Sight Glass) Adca Model DW12G-SS dạng hai mặt kính (Double Window) là thiết bị chuyên dụng được thiết kế để lắp đặt sau các bẫy hơi (steam traps) hoặc trên đường ống dẫn lỏng, giúp kỹ thuật viên dễ dàng kiểm tra hiệu suất hoạt động và tình trạng dòng chảy bên trong hệ thống.

Tổng quan về Kính quan sát dòng chảy Adca DW12G và DW12SS

Dòng sản phẩm DW12 là loại kính quan sát dòng chảy thiết kế dạng hai cửa sổ, cho phép ánh sáng xuyên qua để quan sát rõ ràng trạng thái của môi chất. Thiết bị đặc biệt hiệu quả trong việc phát hiện hiện tượng rò rỉ hơi sống (live steam leakage) hoặc hiện tượng tắc nghẽn (blockage) tại vị trí bẫy hơi, giúp tối ưu hóa hiệu suất nhiệt và tiết kiệm năng lượng cho nhà máy.

Sản phẩm được chia làm hai phiên bản vật liệu chính để phù hợp với các điều kiện vận hành khác nhau:

• Model DW12G: Thân làm bằng Gang (Cast Iron).

• Model DW12SS: Thân làm bằng Thép không gỉ (Stainless Steel).

Đặc tính kỹ thuật nổi bật

Dựa trên tài liệu kỹ thuật từ nhà sản xuất Valsteam ADCA, dòng kính quan sát này sở hữu những ưu điểm thiết kế vượt trội:

1. Thiết kế hai cửa sổ (Double Window Design)

Khác với các loại kính quan sát một mặt thông thường, thiết kế “Double Window” giúp tăng cường độ sáng và góc nhìn, cho phép người vận hành quan sát dễ dàng ngay cả trong điều kiện ánh sáng môi trường hạn chế hoặc lưu chất có màu tối.

2. Vật liệu kính Borosilicate chịu lực

Mặt kính được chế tạo từ thủy tinh Borosilicate cao cấp. Đây là vật liệu có hệ số giãn nở nhiệt thấp, khả năng chịu sốc nhiệt và chịu áp suất cơ học vượt trội, đảm bảo an toàn tuyệt đối khi làm việc với hơi nóng hoặc hóa chất.

3. Tùy chọn bảo vệ cho ứng dụng hơi nóng

Đối với các ứng dụng dùng cho hơi bão hòa (steam), ADCA cung cấp tùy chọn đĩa chắn Mica (Mica shield discs). Lớp Mica này giúp bảo vệ bề mặt kính Borosilicate khỏi sự ăn mòn và mờ đục do tác động trực tiếp của hơi nước ở nhiệt độ cao, kéo dài tuổi thọ thiết bị.

Thông số kỹ thuật chi tiết

• Model: DW12G (Gang) / DW12SS (Inox).

• Kích thước (Size): Dải rộng từ DN15 đến DN150.

• Kiểu kết nối: Mặt bích tiêu chuẩn EN 1092-1/-2 PN16.

• Áp suất thiết kế: PN16.

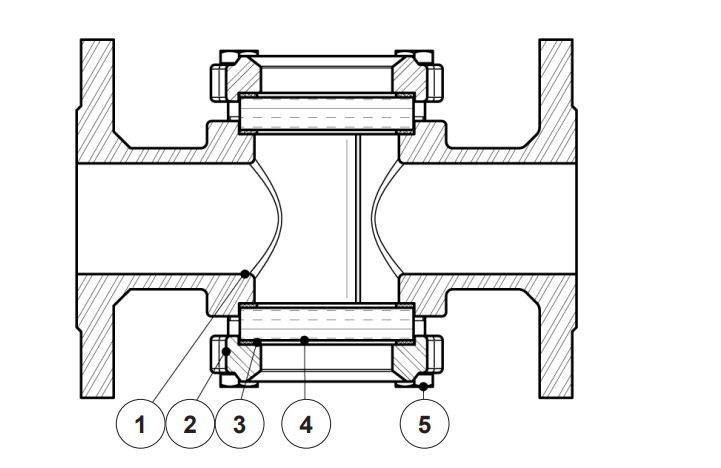

• Vật liệu thân:

  • DW12G: Gang dẻo EN-GJS-400-15 / Gang xám GJ-250.

  • DW12SS: Thép không gỉ 1.4408 (CF8M).

• Gioăng làm kín: Graphite (chịu nhiệt độ cao).

• Vị trí lắp đặt: Linh hoạt theo phương ngang hoặc phương đứng.

Giới hạn vận hành (Body Limiting Conditions)

Kính quan sát dòng chảy Adca DW12 được thiết kế để chịu được các điều kiện khắc nghiệt:

• DW12G (Gang): Chịu áp suất 16 bar ở 120°C và duy trì 10.5 bar ở nhiệt độ tối đa 280°C.

• DW12SS (Inox): Chịu áp suất 16 bar ở 100°C và duy trì 12.2 bar ở nhiệt độ tối đa 280°C.

Ứng dụng thực tế

Kính quan sát dòng chảy Adca DW12G-SS là thiết bị không thể thiếu trong các hệ thống:

1. Hệ thống hơi nóng (Steam & Condensate): Giám sát hoạt động của bẫy hơi, kiểm tra màu sắc nước ngưng để phát hiện nhiễm bẩn.

2. Hệ thống xử lý nước và hóa chất: Quan sát độ trong, màu sắc và dòng chảy của hóa chất lỏng trong đường ống.

3. Công nghiệp thực phẩm và đồ uống: Sử dụng phiên bản Inox (DW12SS) để đảm bảo vệ sinh và chống ăn mòn.

Lưu ý khi lắp đặt và vận hành

Để đảm bảo độ bền và an toàn, khi lắp đặt kính quan sát dòng chảy cho hệ thống hơi nóng, việc sử dụng đĩa chắn Mica là bắt buộc để bảo vệ mặt kính. Ngoài ra, cần tuân thủ đúng chiều dòng chảy và các quy định an toàn về búa nước (water hammer) để tránh gây nứt vỡ kính.

Quý khách hàng quan tâm đến dòng sản phẩm Kính quan sát dòng chảy Adca Model DW12G-SS, vui lòng liên hệ bộ phận kỹ thuật để được tư vấn chọn size và vật liệu phù hợp nhất với hệ thống.
