Van bướm điều khiển điện Genebre Model 5634 | Chất liệu inox

Trong các hệ thống đường ống công nghiệp hiện đại, việc tự động hóa quá trình đóng/mở và điều tiết dòng chảy là yêu cầu thiết yếu để nâng cao hiệu quả vận hành, đảm bảo an toàn và giảm chi phí nhân công. Van bướm điều khiển điện Genebre Model 5634 (Inox) là giải pháp toàn diện, kết hợp giữa van bướm hiệu suất cao Art. 2104 và bộ truyền động điện đa năng Art. 5803/5803L từ thương hiệu Genebre (Tây Ban Nha), mang đến khả năng điều khiển tự động chính xác và bền bỉ.

Sản phẩm được thiết kế để điều khiển ON/OFF (đóng/mở hoàn toàn) hoặc điều khiển tuyến tính (khi kết hợp với tùy chọn Positioner) cho nhiều loại môi chất trong các ngành công nghiệp khác nhau.

Cấu tạo van bướm điều khiển điện Genebre

Van bướm điều khiển điện Genebre Model 5634 bao gồm hai thành phần chính

Phần Van Bướm (Genebre Art. 2104)

• Loại van: Van bướm kiểu kẹp (Wafer type), thân van dạng 2 mảnh (split body).
• Vật liệu: Toàn bộ thân (Body), đĩa van (Disc), trục van (Stem) được chế tạo từ Thép không gỉ (Inox) cao cấp (CF8M / 1.4408, AISI 316), mang lại khả năng chống ăn mòn vượt trội và độ bền cao.
• Gioăng làm kín (Seat): Sử dụng vật liệu PTFE có lớp lót EPDM, đảm bảo độ kín khít hoàn hảo, khả năng chịu hóa chất và nhiệt độ tốt.
• Kết nối: Kiểu Wafer, dễ dàng lắp đặt kẹp giữa hai mặt bích tiêu chuẩn ANSI 150 và EN 1092 PN10/16.
• Tiêu chuẩn lắp bộ điều khiển: Mặt bích phía trên tuân thủ tiêu chuẩn ISO 5211, dễ dàng kết nối với bộ truyền động điện.

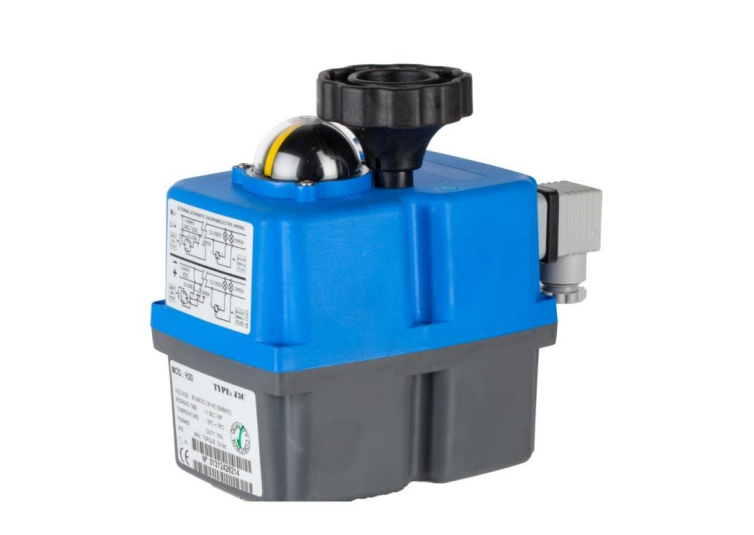

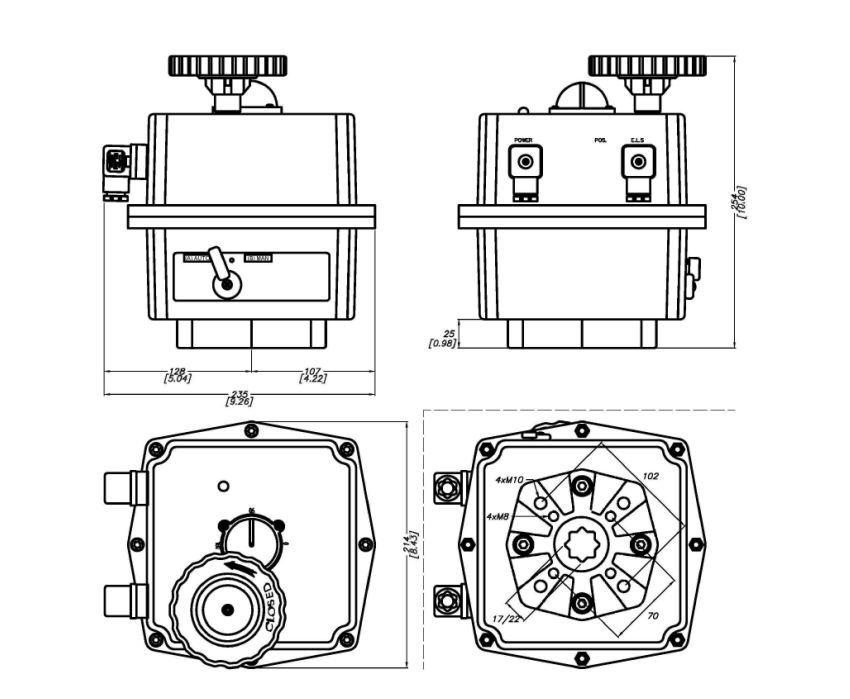

Phần Bộ Điều Khiển Điện (Genebre Art. 5803/5803L – Model “S”)

• Loại: Bộ truyền động điện quay góc 90° (1/4 vòng), hoạt động đảo chiều (reversible).
• Vật liệu vỏ: Polyamide A6 (PA6) có độ bền cao, chống ăn mòn tốt.
• Tiêu chuẩn lắp van: ISO 5211.
• Cấp độ bảo vệ: IP67, chống bụi xâm nhập hoàn toàn và chống thấm nước hiệu quả.
• Điện áp hoạt động: Đa điện áp, tương thích với nguồn 24V – 240V AC/DC, rất linh hoạt cho việc lắp đặt.

Thông số kỹ thuật Van bướm điều khiển điện Genebre 5634

• Model: Genebre 5634 (Kết hợp van 2104 và bộ điện 5803)
• Kích thước (Size): DN50 (2 inch) – DN250 (10 inch)
• Vật liệu van: Thân, Đĩa, Trục: Thép không gỉ CF8M (1.4408), AISI 316
• Gioăng làm kín (Seat): PTFE (lót EPDM)
• Kiểu kết nối: Wafer (kẹp bích ANSI 150 / EN 1092 PN10/16)
• Áp suất làm việc tối đa (Van): 10 bar
• Nhiệt độ làm việc (Van): -25°C đến +180°C
• Điện áp hoạt động (Bộ điện): 24V – 240V AC/DC (50/60 Hz)
• Nhiệt độ môi trường hoạt động (Bộ điện): -20°C đến +70°C
• Tiêu chuẩn bảo vệ (Bộ điện): IP67
• Thời gian đóng/mở (Bộ điện): Khoảng 10 – 34 giây (tùy thuộc vào size bộ điện tương ứng với van)
• Moment xoắn (Bộ điện): Từ 20 Nm đến 85 Nm (tùy thuộc size)
• Tiêu chuẩn chiều dài van: EN 558-1 Series 20 (DIN 3202 K1).

Tính năng và Ưu điểm nổi bật

• Tự động hóa hiệu quả: Cho phép điều khiển đóng/mở van từ xa thông qua tín hiệu điện, tích hợp dễ dàng vào các hệ thống tự động hóa PLC, Scada.
• Chất liệu cao cấp (Inox + PTFE): Khả năng chống ăn mòn tuyệt vời, phù hợp cho nhiều loại môi chất khác nhau, kể cả hóa chất, thực phẩm (cần kiểm tra tương thích cụ thể), nước sạch, nước thải và chịu được nhiệt độ cao.
• Bộ điện Đa điện áp (Multivoltage): Cực kỳ linh hoạt, chỉ cần một model bộ điện có thể sử dụng cho nhiều loại nguồn điện khác nhau (24V đến 240V cả AC và DC).
• Hoạt động tin cậy và an toàn:
  • Bộ điều khiển điện tích hợp bộ giới hạn moment xoắn điện tử, tự động ngắt nguồn khi quá tải để bảo vệ động cơ.
  • Trang bị điện trở sấy chống ngưng tụ (3.5W), duy trì nhiệt độ bên trong bộ điện, ngăn ngừa hư hỏng do ẩm.
  • Có tay quay khẩn cấp (manual override) để vận hành van bằng tay khi mất điện.
  • Đèn LED báo trạng thái hoạt động trực quan (mở, đóng, đang di chuyển, lỗi…).
  • Tích hợp sẵn 4 công tắc hành trình (2 cho dừng motor, 2 cho tín hiệu xác nhận trạng thái).
• Độ bền và Kín khít: Van bướm Genebre với gioăng PTFE đảm bảo độ kín cao và tuổi thọ lâu dài.
• Lắp đặt đơn giản: Kiểu kết nối Wafer và chuẩn lắp bộ điện ISO 5211 thông dụng.

Ứng dụng tiêu biểu

Van bướm điều khiển điện Genebre được ứng dụng rộng rãi trong các hệ thống:

• Hệ thống xử lý nước cấp, nước thải công nghiệp và dân dụng.
• Công nghiệp hóa chất, dung môi.
• Công nghiệp thực phẩm và đồ uống (F&B).
• Hệ thống HVAC (Hệ thống điều hòa không khí và thông gió).
• Ngành dược phẩm, y tế.
• Các nhà máy sản xuất giấy, dệt nhuộm, xi măng…
• Các ứng dụng công nghiệp chung cần điều khiển dòng chảy tự động.

Lưu ý lắp đặt van bướm điều khiển điện

• Không lắp đặt van khi van đang ở vị trí đóng hoàn toàn.
• Đảm bảo hai mặt bích đường ống song song với nhau.
• Không sử dụng thêm gioăng đệm giữa mặt bích và van.
• Mở van hoàn toàn trước khi siết chặt các bu lông mặt bích.

Tùy chọn nâng cao (Cho bộ điều khiển điện)

• Bộ lưu điện dự phòng (BSR – Battery Safety Return): Tự động đóng hoặc mở van về vị trí an toàn khi mất điện.
• Bộ điều khiển tuyến tính (DPS – Digital Positioner): Nhận tín hiệu analog (4-20mA, 0-10V…) để điều khiển van mở theo các góc độ khác nhau.

Van bướm điều khiển điện là sự lựa chọn hoàn hảo cho các ứng dụng đòi hỏi sự tự động hóa, độ tin cậy cao, khả năng chống ăn mòn tốt và vận hành bền bỉ. Với thiết kế chất lượng từ hãng Genebre Tây Ban Nha, vật liệu cao cấp và bộ điều khiển điện thông minh, linh hoạt, sản phẩm đáp ứng tốt các yêu cầu khắt khe trong nhiều ngành công nghiệp.
