Van an toàn VYC Model 496

1. Đặc tính của Van an toàn VYC Model 496

• • Được kích hoạt bởi lò xo Helicoid tác động trực tiếp.
  • Vật liệu được lựa chọn cẩn thận để có khả năng chống ăn mòn. Ngoại trừ vòng đệm và khớp nối, các van không chứa vật liệu không chứa sắt.
  • Phần thân bên trong được thiết kế để cung cấp cấu hình dòng chảy thuận lợi.
  • Bề mặt làm kín được xử lý và cân bằng, làm cho chúng cực kỳ kín
  • Khả năng xả lớn.
  • Tất cả các thành phần được đánh số, đăng ký và kiểm tra.

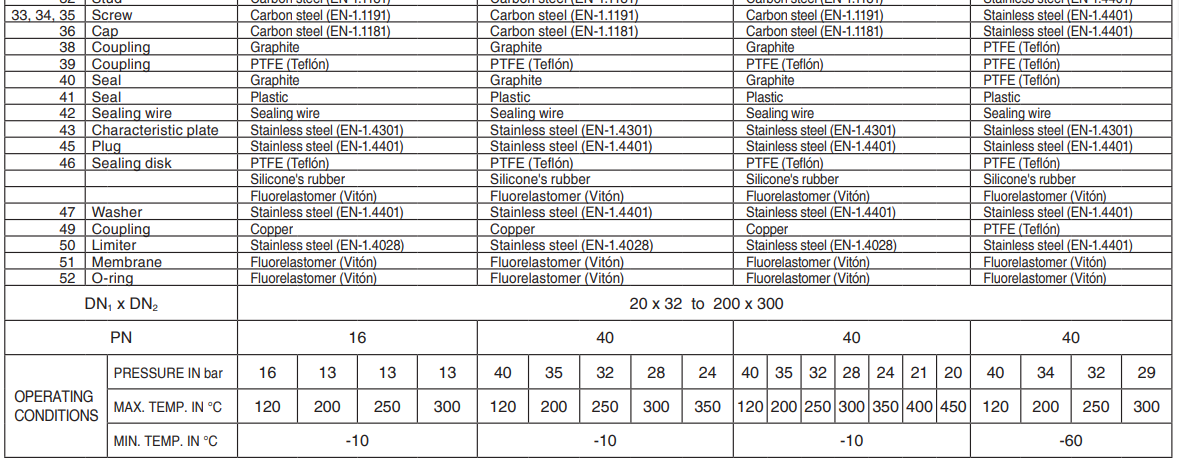

2. Thông số kỹ thuật Van an toàn VYC Model 496

• • Kích thước: 20×32 – 200×300
  • Vật liệu: Gang/ Thép/ Thép không gỉ

  • Kết nối: Bích
  • Nhiệt độ hoạt động:-60 ~ 300ºC
  • Áp suất hoạt động tối đa: PN40

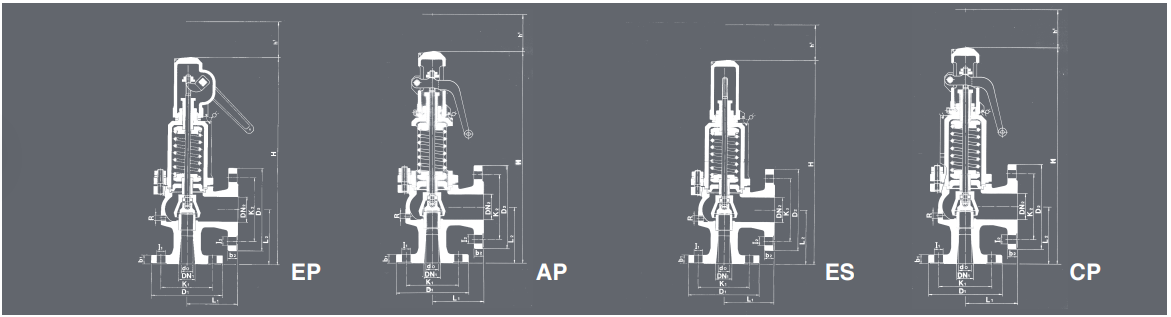

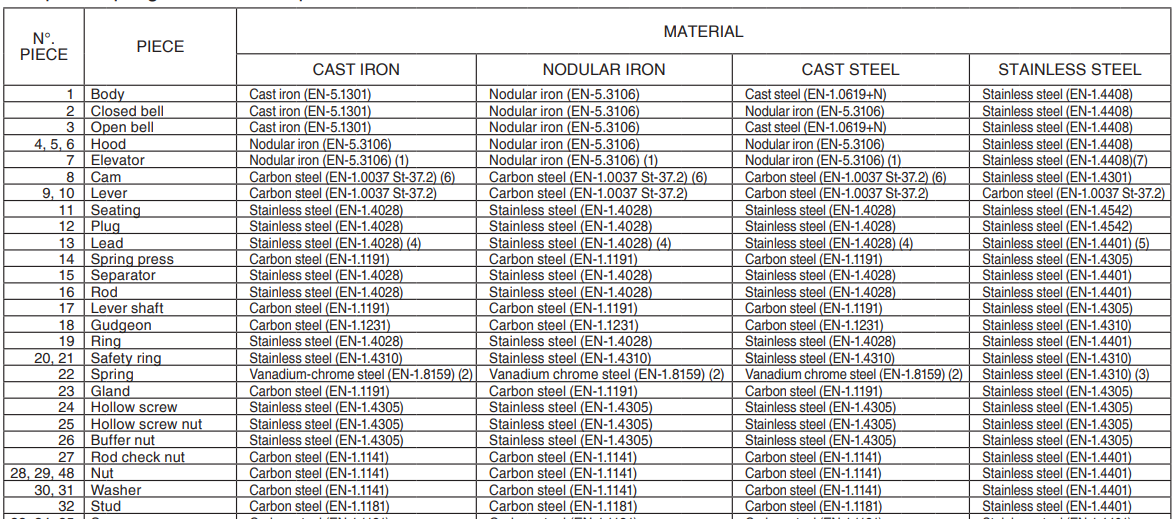

3. Cấu tạo Van an toàn VYC Model 496

4. Lưu ý khi lắp đặt Van an toàn VYC

Khuyến cáo

• • Lắp đặt van càng gần hệ thống càng tốt để hệ thống được bảo vệ. Ống kết nối thẳng đứng phải thẳng và ngắn; và kích thước ống ít nhất phải bằng kích thước đầu vào của van.
  • Tránh truyền các lực tĩnh, động hoặc nhiệt không cho phép từ đầu vào và đầu ra đến van.Tránh lực căng.
  • Vận chuyển phải theo hướng mũi tên trên bộ phận đóng gói. Không lắp đặt bất kỳ thiết bị làm kín trước van. Trong trường hợp hơi nước; lắp đặt ống xả khí trước van để loại bỏ khí từ hệ thống khi hệ thống bắt đầu hoạt động.
  • Vật liệu cách nhiệt : van không được bảo ôn , để tránh việc lò xo bị nóng lên
  • Lắp đặt các ống xả dẫn đến nơi an toàn nếu chất lỏng độc hại , dễ cháy

Loại bỏ chất ngưng tụ

Ống dẫn

• • Các ống dẫn đầu vào nên càng ngắn càng tốt, với áp suất rơi dưới 3% áp suất xả.
  • Các ống dẫn đầu ra: Các ống xả không được dồn lực lên van; cần thiết kế có ống xả nước và cần phải có giá đỡ ống.
  • Ống phải càng ngắn càng tốt, với đường kính đủ để hạn chế sụt áp qua ống không vượt quá 10% áp suất xả.
  • Đường kính ống xả không được nhỏ hơn đường kính của van.
  • Các ống xả phải có kích thước đủ để đảm bảo rằng áp suất cản trở trên đường ống tạo ra; không lớn hơn 15% áp suất xã.
  • Một bộ giảm thanh nên được lắp đặt nơi xả để giảm độ ồn.
