- Ống xếp (bellows) thiết kế chuyên dụng, độ bền cao.
- Tích hợp lưới lọc (built in strainer).
- Kích thước: ½”, ¾”, 1” (DN15, DN20, DN25).
- Kết nối:
- Ren trong ISO 7/1 Rp (BS 21).
- Mặt bích EN 1092-1 PN40 hoặc ANSI.
- Áp suất làm việc: PN25.
- Nhiệt độ vận hành tối đa: 210°C.
- Hướng lắp đặt: Nằm ngang (horizontal installation).

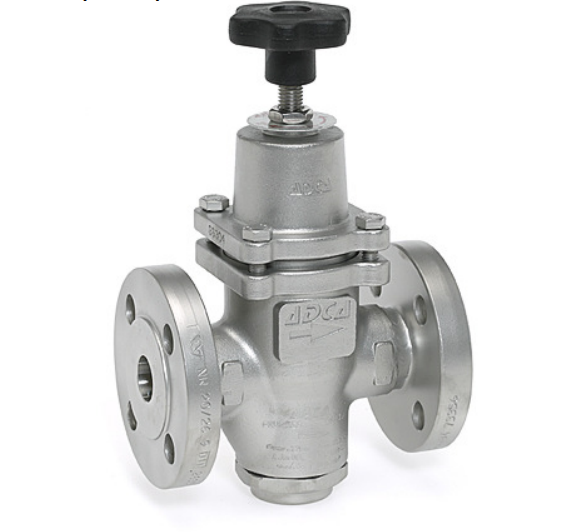

Van giảm áp inox ADCA PRV25I là dòng van giảm áp tác động trực tiếp, được chế tạo toàn bộ từ vật liệu thép không gỉ (inox CF8M), chuyên dùng cho các ứng dụng hơi nóng, khí nén và các loại khí khác. Van được thiết kế để điều chỉnh và duy trì áp suất đầu ra ổn định theo yêu cầu, bất kể sự biến động của áp suất đầu vào.
Sản phẩm được sản xuất bởi thương hiệu ADCA Valsteam (Bồ Đào Nha), đảm bảo tiêu chuẩn chất lượng châu Âu. Đây là giải pháp lý tưởng cho các ứng dụng tại điểm sử dụng như trong máy giặt ủi công nghiệp, thiết bị nhuộm, nhà máy thực phẩm, nồi hấp tiệt trùng, và nhiều hệ thống công nghiệp khác.
Đặc Tính Kỹ Thuật Nổi Bật
- Thiết kế nhỏ gọn, hiện đại: Tiết kiệm không gian lắp đặt, dễ dàng vận hành và bảo trì.
- Toàn thân inox CF8M: Chống ăn mòn và oxy hóa vượt trội, phù hợp cho các môi trường yêu cầu vệ sinh cao hoặc có tính ăn mòn.
- Ống xếp (Bellows) độ bền cao: Bộ phận ống xếp được thiết kế chuyên dụng, mang lại độ bền và độ nhạy cao trong quá trình điều chỉnh áp suất.
- Tích hợp lưới lọc: Van được trang bị sẵn lưới lọc bên trong để bảo vệ các bộ phận chính khỏi cặn bẩn, tăng tuổi thọ sản phẩm.
- Lắp đặt đơn giản: Van được thiết kế để lắp đặt theo phương nằm ngang. (Lưu ý: Nên lắp thêm một lọc Y phía trước van để bảo vệ tối ưu).
Thông Số Vận Hành (Model PRV25I cho hơi và khí nén)
| Thông số | Giá trị |
| Áp suất làm việc tối đa | PN25 |
| Áp suất đầu vào tối đa | 17 bar |
| Áp suất đầu ra tối đa | 8.6 bar |
| Áp suất đầu ra tối thiểu | 0.14 bar |
| Nhiệt độ vận hành tối đa | 210°C |
| Tỷ lệ giảm áp tối đa | 10:1 |
| Kích thước có sẵn | DN15 (½”), DN20 (¾”), DN25 (1”) |
| Kiểu kết nối | Nối ren ISO 7/1 Rp (BS 21) hoặc Nối bích EN 1092-1 PN40 |

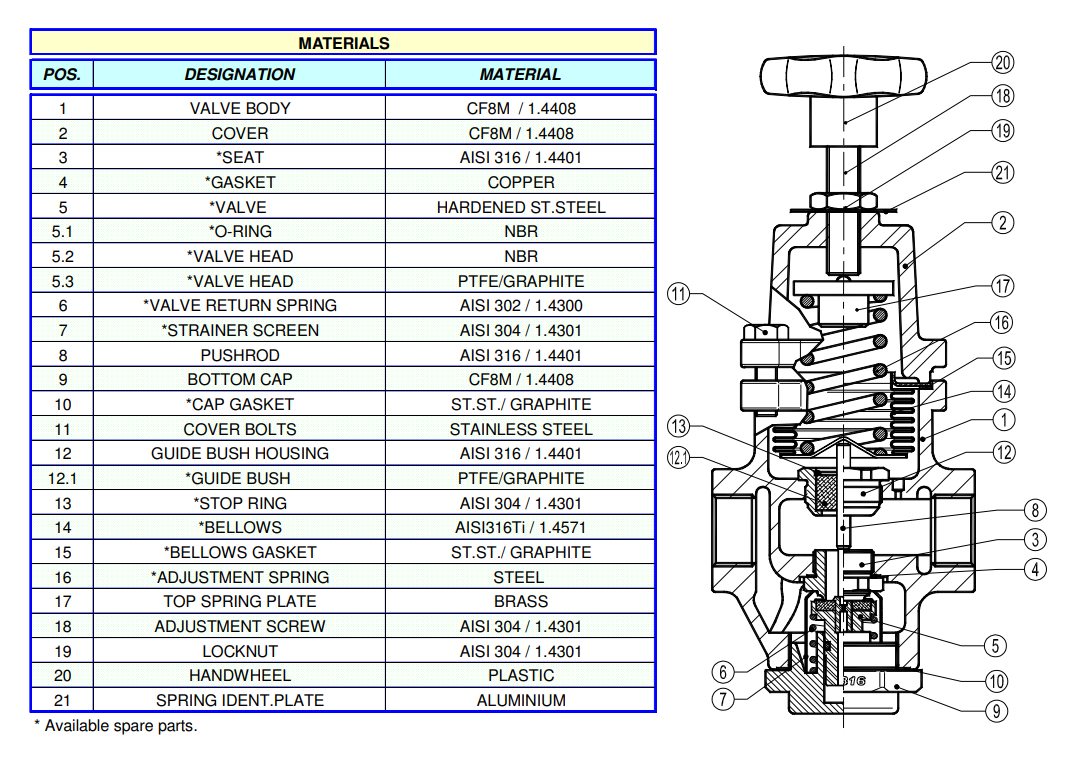

Vật Liệu Cấu Tạo Chính
| Vị Trí | Bộ Phận | Vật Liệu |
| 1 | Thân van (Body) | Inox CF8M / 1.4408 |
| 2 | Nắp van (Cover) | Inox CF8M / 1.4408 |
| 3 | Đế van (Seat) | Inox AISI 316 / 1.4401 |
| 5 | Đĩa van (Valve) | Thép không gỉ tôi cứng |
| 7 | Lưới lọc (Strainer Screen) | Inox AISI 304 / 1.4301 |
| 14 | Ống xếp (Bellows) | Inox AISI 316Ti / 1.4571 |
| 16 | Lò xo điều chỉnh (Adj. Spring) | Thép (Steel) |
| 20 | Tay vặn (Handwheel) | Nhựa (Plastic) |
Các Dải Áp Suất Điều Chỉnh (Tùy chọn lò xo)
Để đáp ứng các nhu cầu áp suất đầu ra khác nhau, van ADCA PRV25I có các tùy chọn lò xo điều chỉnh với dải áp và màu sắc nhận diện riêng:
| Màu Lò Xo | Dải Áp Suất Điều Chỉnh (bar) |
| Vàng (Yellow) | 0.14 – 1.7 bar |
| Xanh Lá (Green) | 1.4 – 4.0 bar |
| Đỏ (Red) | 3.5 – 8.6 bar |
Lưu ý: Khi các dải áp suất trùng nhau, luôn ưu tiên chọn lò xo có dải áp thấp hơn để đạt độ chính xác cao nhất.
Các Model Có Sẵn
- PRV25I: Đĩa van dạng metal-to-metal, chuyên dùng cho hơi nóng và khí nén.
- PRV25IG: Đĩa van dạng soft-valve (PTFE/Graphite), dùng cho hơi và khí nén yêu cầu độ kín cao (tight shut-off).
- PRW25I: Đĩa van dạng soft-valve (NBR), chuyên dùng cho nước và khí nén ở nhiệt độ thấp.
Để nhận tư vấn kỹ thuật chi tiết và báo giá tốt nhất cho sản phẩm van giảm áp inox ADCA PRV25I, Quý khách hàng vui lòng liên hệ ngay với Ecozen.
