Van Chống Va BKV Model GF16DOV

Van chống va (tên kỹ thuật: Surge Anticipating Control Valve) là thiết bị bảo vệ tối quan trọng trong các hệ thống cấp nước và trạm bơm công nghiệp. Dòng sản phẩm Van chống va BKV Model GF16DOV (thuộc Series 216) được thiết kế chuyên dụng để triệt tiêu các xung áp suất phá hủy sinh ra do sự thay đổi vận tốc dòng chảy đột ngột, đặc biệt trong các trường hợp mất điện hoặc dừng bơm đột ngột.

Sản phẩm hoạt động hoàn toàn tự động dựa trên áp lực đường ống, thay thế hiệu quả cho các tháp điều áp (equilibrium tanks) cồng kềnh trong việc bảo vệ mạng lưới đường ống.

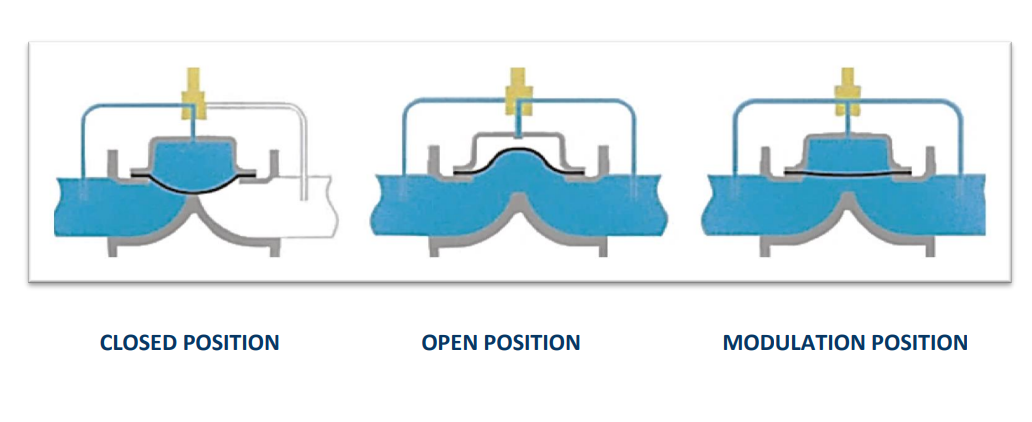

Nguyên Lý Hoạt Động Của Van Chống Va BKV

Hiện tượng búa nước (Water Hammer) thường xảy ra khi bơm dừng đột ngột, tạo ra các sóng áp suất âm và dương dao động mạnh có thể gây nứt vỡ đường ống. Van chống va BKV Model GF16DOV giải quyết vấn đề này bằng cơ chế thủy lực thông minh:

1. Dự báo và Xả áp nhanh (Quick Opening): Ngay khi có sự cố mất điện hoặc áp suất đầu vào sụt giảm đột ngột, van sẽ mở ra cực nhanh. Hành động này giúp xả bỏ áp suất xung hồi (returning negative surge pressure) trước khi nó kịp tác động và phá hủy hệ thống.

2. Đóng chậm điều tiết (Gradual Closing): Khi áp suất xung trở lại giá trị bình thường, van sẽ tự động đóng lại một cách từ từ. Cơ chế đóng chậm này rất quan trọng để ngăn chặn sự hình thành của các xung áp suất thứ cấp, đảm bảo sự ổn định cho dòng chảy.

Đặc Điểm Kỹ Thuật Và Ưu Điểm Thiết Kế

Van chống va BKV Model GF16DOV được chế tạo theo tiêu chuẩn Châu Âu với các vật liệu cao cấp, đảm bảo tuổi thọ lâu dài trong môi trường vận hành khắc nghiệt:

• Vận hành thủy lực: Van hoạt động dựa trên áp lực dòng chính, không cần nguồn năng lượng điện hay khí nén phụ trợ bên ngoài.

• Vật liệu thân van bền bỉ: Thân và nắp van được đúc từ Gang dẻo GGG40 hoặc GGG50, chịu được áp lực va đập tốt hơn gang xám thông thường.

• Màng van EPDM: Bộ phận làm kín sử dụng cao su EPDM gia cường, đảm bảo độ kín tuyệt đối và khả năng đàn hồi cao.

• Lớp phủ Epoxy: Toàn bộ bề mặt trong và ngoài van được sơn phủ Epoxy tiêu chuẩn, giúp chống ăn mòn và bám cặn.

• Thiết kế không kẹt: Cấu tạo bên trong không chứa trục cứng, vòng bi hay gioăng đệm ma sát, giúp loại bỏ hoàn toàn nguy cơ kẹt rỉ sét và giảm thiểu chi phí bảo trì.

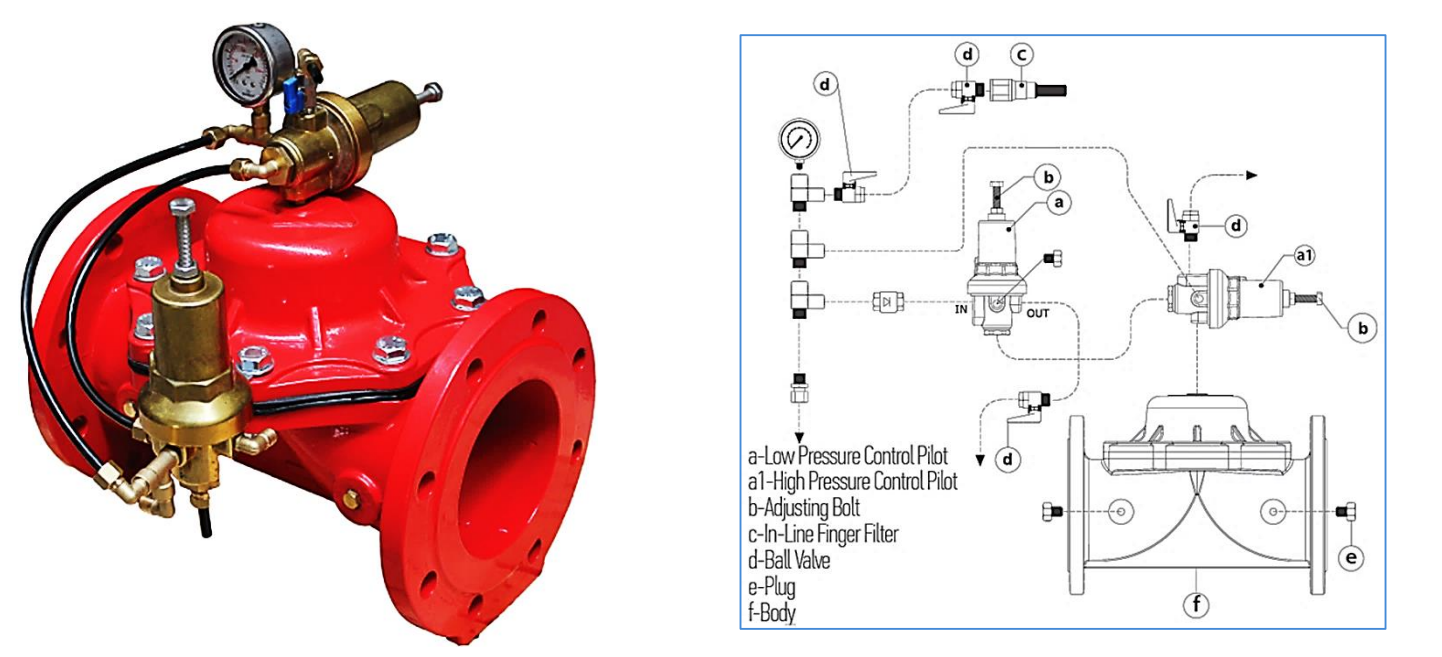

• Bộ lọc tích hợp: Hệ thống đường dẫn Pilot được trang bị bộ lọc “Finger filter” giúp ngăn chặn cặn bẩn làm tắc nghẽn đường tín hiệu điều khiển.

Thông Số Kỹ Thuật Chi Tiết

Kỹ sư và nhà thầu cơ điện cần lưu ý các thông số kỹ thuật sau để lựa chọn model van chống va phù hợp với hệ thống:

Hướng Dẫn Lắp Đặt Van Chống Va Đúng Kỹ Thuật

Để van chống va phát huy tối đa hiệu quả bảo vệ, việc lắp đặt cần tuân thủ nghiêm ngặt sơ đồ kỹ thuật của nhà sản xuất:

1. Vị trí lắp đặt: Van được lắp đặt trên đường nhánh (bypass) theo hình chữ “T” so với đường ống chính, nằm sau van một chiều của bơm.

2. Van cô lập: Bắt buộc lắp đặt van cổng hoặc van bướm phía trước van chống va để thuận tiện cho việc bảo trì, sửa chữa mà không cần ngắt toàn bộ hệ thống.

3. Hướng lắp đặt: Có thể lắp theo phương ngang hoặc phương đứng, nhưng phải đảm bảo chiều mũi tên trên thân van trùng với chiều dòng chảy xả ra.

4. Lưu ý: Cần căn chỉnh van thẳng hàng với đường ống để tránh ứng lực dư gây hỏng mặt bích.

Ứng Dụng Thực Tế

Với khả năng phản ứng nhanh và độ tin cậy cao, Van chống va BKV Model GF16DOV là lựa chọn hàng đầu cho:

• Hệ thống cấp nước sạch thành phố và khu công nghiệp.

• Hệ thống bơm cứu hỏa (PCCC).

• Hệ thống tưới tiêu nông nghiệp quy mô lớn.

• Các trạm bơm tăng áp nhà cao tầng.

Sử dụng van chống va BKV là giải pháp kinh tế và an toàn để bảo vệ tài sản, ngăn ngừa vỡ ống và duy trì tuổi thọ cho toàn bộ hệ thống bơm.
