Kính thủy lò hơi VYC Model 466

Trong vận hành lò hơi, nồi hơi, bình chứa áp lực và các thiết bị tương tự việc giám sát chính xác và liên tục mực chất lỏng (nước) hơi hoặc khí bên trong là yếu tố then chốt để đảm bảo an toàn và hiệu quả hoạt động. Kính thủy lò hơi (hay kính thủy sáng, bộ hiển thị mực nước) VYC Model 466 kết hợp cùng Hộp chỉ thị Model 166-EC là một giải pháp đáng tin cậy đến từ thương hiệu VYC – Tây Ban Nha (thành lập năm 1914), được thiết kế chuyên dụng cho mục đích này.

Giới thiệu chung về bộ kính thủy VYC

Bộ kính thủy VYC Model 466/166-EC là hệ thống van và kính quan sát mực nước, được sử dụng rộng rãi trong các ứng dụng công nghiệp như:

• Lò hơi (Boilers)
• Bình chứa (Receivers, Cisterns)
• Bể chứa (Reservoirs)
• Các hệ thống cần kiểm soát mực chất lỏng, khí hoặc hơi.

Nguyên lý hoạt động và Công dụng kính thủy lò hơi

Hệ thống hoạt động dựa trên nguyên tắc bình thông nhau. Hai van Model 466 được lắp ở vị trí cao và thấp trên thân lò hơi/bình chứa, nối với Hộp chỉ thị Model 166-EC. Mực nước bên trong hộp chỉ thị sẽ tương ứng với mực nước thực tế bên trong thiết bị, cho phép người vận hành quan sát trực quan.

Công dụng chính

• Hiển thị mực nước/chất lỏng: Cung cấp chỉ báo trực quan, rõ ràng về mực chất lỏng bên trong thiết bị.
• Phân biệt pha lỏng và pha hơi: Kính thủy đa lăng trụ giúp dễ dàng nhận biết đâu là mực nước và đâu là phần hơi phía trên.
• Đảm bảo an toàn vận hành: Giúp người vận hành kiểm soát mực nước trong giới hạn an toàn, tránh các sự cố như cạn nước gây cháy lò hoặc đầy nước gây hư hỏng thiết bị.

Đặc điểm nổi bật của Kính thủy VYC Model 466

Khả năng quan sát tối ưu

• Sử dụng kính thủy tinh Borosilicate đa lăng trụ, nhiều rãnh (multiple-slot polyprismatic viewer), cho phép đọc mức chất lỏng một cách quang học, phân biệt rõ ràng pha lỏng và pha hơi.
• Vật liệu Borosilicate có khả năng chịu nhiệt, chịu áp suất cao và đặc biệt an toàn: nếu vô tình bị vỡ, kính sẽ không văng thành nhiều mảnh nhỏ gây nguy hiểm.
• Cung cấp vùng đọc lớn hơn so với hệ thống kính thủy ống tròn ở cùng khoảng cách tâm giữa các mặt bích.
• Trang bị các vạch chỉ thị mức Tối đa (Maximum), Trung bình (Medium) và Tối thiểu (Minimum) dạng quang học, có thể di động.

Thiết kế an toàn vượt trội

• Sử dụng hệ thống làm kín bằng kim (needle seal) dạng nổi hoặc di động, có thể thay thế.
• Độ kín của các bộ phận làm kín rất cao, vượt yêu cầu của tiêu chuẩn EN 12266-1.

Vận hành và Bảo trì dễ dàng

• Van được kích hoạt đóng/mở nhanh chóng bằng tay gạt tiện lợi. Tay gạt có thể lắp đặt linh hoạt bên trái hoặc bên phải.
• Cả van và hộp chỉ thị đều có nút xả cặn (draining plugs), cho phép vệ sinh, loại bỏ cặn bẩn, tinh thể kết tủa dễ dàng bằng cách luồn que đường kính 7mm.
• Hộp chỉ thị (Box Model 166-EC) được gắn kết nối bằng mặt bích, giúp việc bảo trì, thay thế kính trở nên đơn giản mà không cần tháo rời van khỏi hệ thống, ngay cả khi đang vận hành.
• Thiết kế không sử dụng đệm chèn (gland), tránh tình trạng rò rỉ không thể khắc phục qua khu vực này. Có thể định vị xoay 360∘.

Vật liệu chế tạo đa dạng

• Thân van (Body), Mặt bích (Flange): Thép đúc (Cast Steel EN-1.0619), Thép không gỉ (Stainless Steel EN-1.4408).
• Kính thủy (Viewer): Borosilicate.
• Bi an toàn (Safety ball): Thép không gỉ (EN-1.4401).
• Gioăng làm kín (Seal): Graphite, PTFE (Teflon), Klingerit/Graphite (tùy phiên bản và ứng dụng).

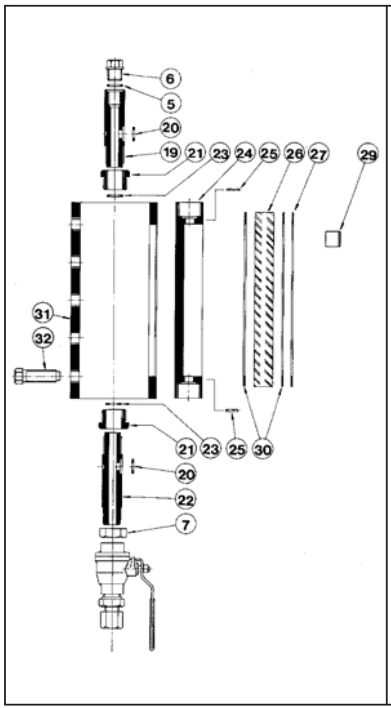

Cấu tạo kính thủy lò hơi

Thông số kỹ thuật Kính thủy VYC 466

• Chất liệu: Thép đúc, Thép không gỉ
• Kích thước: DN20, DN25
• Kích thước danh nghĩa (DN): 20 (3/4″) và 25 (1″).
• Áp suất làm việc tối đa (PN): PN16, PN40 (tùy thuộc vào vật liệu và nhiệt độ).
• Nhiệt độ làm việc tối đa: Lên đến 400∘C (phụ thuộc vào vật liệu, áp suất và loại gioăng).
• Tiêu chuẩn kết nối: Mặt bích EN 1092-1 (PN16, PN40), ASME B16.5 (Class 150, Class 300).
• Chiều dài quan sát: Đa dạng, tùy thuộc vào model Hộp chỉ thị (Box Model 166-EC) được chọn (từ N.0 đến N.X với chiều dài quan sát V từ 75mm đến 350mm).

Kính thủy lò hơi VYC Model 466/166-EC là sự kết hợp hoàn hảo giữa thiết kế an toàn, khả năng quan sát rõ ràng và vận hành/bảo trì thuận tiện. Với vật liệu chất lượng cao, nhiều tùy chọn và tuân thủ các tiêu chuẩn quốc tế, sản phẩm này là lựa chọn lý tưởng để giám sát mực nước/chất lỏng trong các hệ thống lò hơi và bình chịu áp lực, góp phần đảm bảo an toàn và tối ưu hóa quy trình vận hành.
