Trong các hệ thống xử lý vật liệu rời (bulk solids) như bột, hạt, granulate, tro bay, khoáng sản hoặc nguyên liệu công nghiệp, việc đo lưu lượng khối lượng chất rắn (mass flow measurement for bulk solids) đóng vai trò quan trọng trong:
- Kiểm soát định lượng
- Ổn định sản xuất
- Giảm thất thoát nguyên liệu
- Tối ưu hiệu suất hệ thống
Khác với chất lỏng, vật liệu rời có đặc điểm:
- Mật độ rời (bulk density) thay đổi
- Dòng chảy không ổn định
- Ảnh hưởng bởi độ ẩm và rung động
- Phân bố hạt không đồng đều
Do đó, việc lựa chọn đúng công nghệ đo lưu lượng khối là yếu tố quyết định độ chính xác và độ tin cậy của hệ thống.
Đo lưu lượng khối lượng chất rắn là gì?
Đo lưu lượng khối lượng chất rắn là phương pháp xác định khối lượng vật liệu rời đi qua một điểm trong một đơn vị thời gian (kg/h hoặc t/h). Khác với đo lưu lượng thể tích, phương pháp này:
- Không phụ thuộc vào sự thay đổi mật độ rời
- Phản ánh chính xác lượng vật liệu thực tế
- Phù hợp cho hệ thống định lượng công nghiệp
Các phương pháp đo lưu lượng chất rắn truyền thống
Cân băng tải (Belt Scale)
Nguyên lý:
- Đo tải trọng trên băng tải
- Kết hợp tốc độ băng để tính lưu lượng
Hạn chế:
- Phụ thuộc vào độ ổn định cơ khí
- Dễ sai số khi vật liệu phân bố không đều
- Cần bảo trì và hiệu chuẩn định kỳ
- Kết cấu cồng kềnh
- Khó retrofit (cải tạo lắp đặt trên hệ thống hiện hữu mà không cần thay đổi kết cấu lớn)
Tấm đo va đập (Impact Plate Scale)
Nguyên lý:
- Đo lực va đập của vật liệu rơi tự do
Hạn chế:
- Phụ thuộc vào góc rơi và phân bố vật liệu
- Nhạy với thay đổi lưu lượng đột ngột
- Bị ảnh hưởng bởi mài mòn cơ khí
- Cần bảo trì thường xuyên
Cân silo / cân khối lượng vật liệu rời
Nguyên lý:
- Cân toàn bộ silo
- Tính chênh lệch khối lượng theo thời gian
Hạn chế:
- Không đo trực tiếp dòng chảy tức thời
- Không xả được khi đang nạp
- Ảnh hưởng bởi hiện tượng vòm liệu (bridging)
- Không phù hợp kiểm soát liên tục
Giải pháp đo lưu lượng khối lượng chất rắn hiện đại mà Ecozen cung cấp

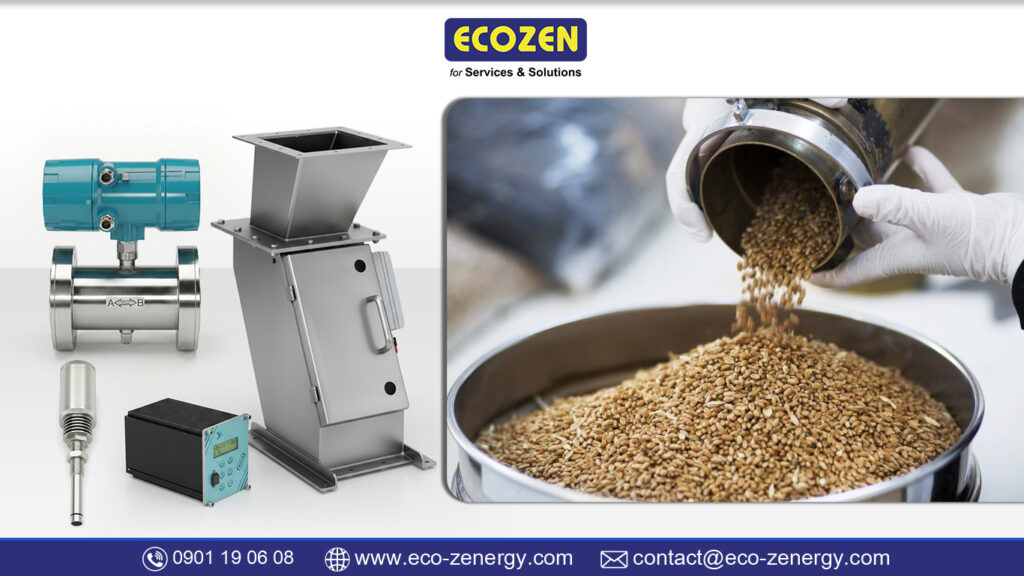

Là giải pháp đo lưu lượng khối lượng chất rắn thay thế với công nghệ đo lưu lượng không tiếp xúc, không cần bảo trì. Các dòng MF3000 – MF5000 – MF7000 được phát triển nhằm:
- Đo trực tuyến (online measurement – đo trong quá trình)
- Không tiếp xúc hoặc tối giản tiếp xúc cơ khí
- Giảm bảo trì
- Tăng độ ổn định và chính xác
- Phản hồi thời gian thực
- Dễ tích hợp vào hệ thống tự động hóa
Khác với cân băng tải, tấm va đập hay cân silo, các dòng MF tập trung vào đo lưu lượng khối trực tiếp trong dòng vật liệu, giảm phụ thuộc vào cơ cấu cơ khí lớn.
MF3000 – Đo lưu lượng bằng vi sóng (Microwave)
Nguyên lý
- Sử dụng sóng vi ba để xác định mật độ dòng vật liệu trong ống, phù hợp đo lưu lượng nhỏ và hệ thống cải tạo (retrofit).
Điều kiện phù hợp
- Lưu lượng nhỏ (0,02 – 20 t/h)
- Dòng rơi tự do
- Vận chuyển khí nén pha loãng (dilute phase)
- Hệ thống cần lắp thêm vào đường ống hiện hữu
Ứng dụng thực tế
Vật liệu phù hợp
- Bột mịn lưu lượng nhỏ
- Hạt nhẹ
- Phụ gia
- Nguyên liệu phân tán trong khí
Ngành công nghiệp
- Hóa chất
- Thực phẩm
- Nhựa
- Phụ gia công nghiệp
- Dây chuyền nhỏ hoặc cải tạo nâng cấp
Lợi ích mang lại
- Giảm chi phí đầu tư so với cân băng tải
- Dễ tích hợp vào đường ống hiện hữu
- Ít bảo trì cơ khí
- Cải thiện độ ổn định định lượng
- Giảm thời gian dừng máy khi nâng cấp hệ thống
So với cân băng tải
- Nhỏ gọn hơn
- Ít bộ phận cơ khí
- Dễ retrofit
- Không cần thay đổi kết cấu lớn
👉 Phù hợp khi cần giải pháp kinh tế cho lưu lượng nhỏ.
MF5000 – Đo lưu lượng điện dung (Capacitive Mass Flow Meter)
Nguyên lý
Đo đồng thời:
- Nồng độ vật liệu
- Vận tốc dòng chảy
Tính lưu lượng khối theo công thức: Lưu lượng khối = Nồng độ × Vận tốc × Tiết diện ống
Điều kiện phù hợp
- Bột khô
- Vật liệu rời dạng mịn
- Vận chuyển khí nén pha loãng và pha đặc
- Lưu lượng từ 0,1 đến >500 t/h
Ứng dụng thực tế
Vật liệu phù hợp
- Bột khô
- Bột khoáng
- Tro bay
- Phụ gia
- Hạt mịn
- Vật liệu vận chuyển khí nén
Ngành công nghiệp
- Vật liệu xây dựng
- Hóa chất
- Khoáng sản
- Nhựa
- Thực phẩm
- Năng lượng sinh khối
- Công nghiệp nặng
Lợi ích mang lại
- Đo trực tuyến liên tục, phản hồi nhanh
- Giảm sai số do thay đổi mật độ rời
- Ổn định định lượng trong hệ thống khí nén
- Giảm thất thoát nguyên liệu
- Giảm chi phí bảo trì cơ khí
- Tối ưu tiêu hao năng lượng
- Có phiên bản ATEX cho môi trường nguy hiểm
So với tấm va đập
- Không phụ thuộc góc rơi
- Không chịu mài mòn cơ khí
- Đo ổn định khi lưu lượng biến động
So với cân silo
- Đo trực tiếp dòng vật liệu
- Phản hồi thời gian thực
- Không phụ thuộc mức chứa
👉 Là giải pháp toàn diện cho bột và vật liệu rời quy mô lớn.
MF7000 – Đo lưu lượng bằng loadcell (DYNAscale)
Nguyên lý
- Làm chậm dòng vật liệu
- Cân trực tiếp bằng loadcell
- Đo vận tốc bằng cảm biến tĩnh điện
Điều kiện phù hợp
- Vật liệu dạng hạt (>0,5 mm)
- Lưu lượng 0,2 – 50 t/h
- Ứng dụng yêu cầu độ chính xác cao (1–2%)
Ứng dụng thực tế
Vật liệu phù hợp
- Hạt nhựa
- Ngũ cốc
- Hạt cà phê
- Granulate đồng đều
- Vật liệu dạng hạt
Không phù hợp
- Bột mịn
- Vật liệu ướt
- Vật liệu dẫn điện
Ngành công nghiệp
- Nhựa
- Thực phẩm
- Nông sản
- Hóa chất dạng hạt
- Chế biến nguyên liệu hạt
Lợi ích mang lại
- Độ chính xác cao (1–2%)
- Không cần hiệu chuẩn
- Không bị ảnh hưởng bởi độ ẩm
- Không phụ thuộc mật độ rời
- Ổn định dài hạn
- Giảm rủi ro sai số do biến động quy trình
So với cân băng tải
- Kết cấu nhỏ gọn
- Ít ảnh hưởng rung động nền
- Không cần băng tải riêng
- Độ chính xác cao hơn
👉 Phù hợp khi yêu cầu độ chính xác cao và vật liệu dạng hạt.
So sánh tổng quan: Thiết bị truyền thống vs Giải pháp MF
| Tiêu chí | Cân băng tải | Tấm va đập | Cân silo | MF3000 | MF5000 | MF7000 |
| Đo trực tuyến | Có | Có | Không tối ưu | Có | Có | Có |
| Bảo trì cơ khí | Cao | Cao | Trung bình | Thấp | Thấp | Thấp |
| Phụ thuộc mật độ rời | Có | Có | Có | Có | Không | Không |
| Ảnh hưởng mài mòn | Có | Có | Không | Không | Không | Không đáng kể |
| Phù hợp khí nén | Không | Không | Không | Pha loãng | Pha loãng & đặc | Không |
| Độ chính xác cao | Trung bình | Trung bình | Trung bình | Phụ thuộc | Cao | Rất cao |
So với thiết bị truyền thống, các dòng MF là giải pháp đo lưu lượng khối lượng chất rắn giúp nhà máy:
- Giảm thất thoát nguyên liệu
- Kiểm soát định lượng chính xác hơn
- Ổn định quy trình sản xuất
- Giảm chi phí bảo trì cơ khí
- Giảm thời gian dừng máy
- Dễ tích hợp vào hệ thống tự động hóa
- Phản hồi thời gian thực
Đặc biệt trong hệ thống khí nén hoặc dây chuyền liên tục, việc đo chính xác giúp:
- Tối ưu tiêu hao năng lượng
- Giảm sai lệch phối trộn
- Cải thiện chất lượng sản phẩm đầu ra
Tùy theo loại vật liệu và điều kiện vận hành:
- MF3000 phù hợp lưu lượng nhỏ và retrofit
- MF5000 phù hợp bột khô và khí nén
- MF7000 phù hợp vật liệu dạng hạt yêu cầu độ chính xác cao
Việc thay thế cân băng tải, tấm va đập hoặc cân silo bằng giải pháp đo lưu lượng khối chuyên dụng có thể giúp doanh nghiệp nâng cao hiệu suất và độ ổn định dài hạn.
Câu hỏi thường gặp (FAQs)
1. MF3000, MF5000 và MF7000 khác nhau như thế nào?
- MF3000: Đo bằng vi sóng, phù hợp lưu lượng nhỏ và retrofit
- MF5000: Đo điện dung, phù hợp bột và vận chuyển khí nén (pha loãng & pha đặc)
- MF7000: Cân trực tiếp bằng loadcell, phù hợp vật liệu dạng hạt yêu cầu độ chính xác cao
Việc lựa chọn phụ thuộc vào loại vật liệu, dải lưu lượng và điều kiện vận hành.
2. Thiết bị đo lưu lượng khối có bị ảnh hưởng bởi mật độ rời không?
- MF5000 và MF7000: Không bị ảnh hưởng bởi mật độ rời
- MF3000: Có thể bị ảnh hưởng
Đây là điểm khác biệt quan trọng so với phương pháp đo truyền thống.
3. Có thể đo lưu lượng trong hệ thống vận chuyển khí nén không?
Có.
- MF3000: Phù hợp pha loãng (dilute phase)
- MF5000: Phù hợp cả pha loãng và pha đặc (dense phase)
- MF7000: Không dùng cho khí nén
4. Đo lưu lượng khối lượng chất rắn mang lại lợi ích gì?
- Giảm thất thoát nguyên liệu
- Ổn định định lượng
- Tối ưu tiêu hao năng lượng
- Giảm chi phí bảo trì
- Cải thiện chất lượng sản phẩm
Đây là yếu tố quan trọng trong các dây chuyền sản xuất liên tục.
5. Có cần hiệu chuẩn định kỳ không?
- MF7000: Không cần hiệu chuẩn
- MF3000 và MF5000: Cần hiệu chuẩn ban đầu
Việc hiệu chuẩn giúp đảm bảo độ chính xác tối ưu cho từng loại vật liệu.
6. Giải pháp nào phù hợp nhất cho bột mịn?
- MF5000 là giải pháp phù hợp nhất cho bột khô và vật liệu mịn, đặc biệt trong hệ thống khí nén.
- MF7000 không phù hợp cho bột mịn.
7. Giải pháp nào phù hợp cho vật liệu dạng hạt?
- MF7000 phù hợp cho vật liệu dạng hạt (>0,5 mm), đặc biệt khi yêu cầu độ chính xác cao và không muốn hiệu chuẩn định kỳ.
8. Thiết bị có phù hợp môi trường chống cháy nổ không?
- MF5000 có phiên bản ATEX (Zone 20/1)
