| Thân Van (RP45G) | Gang dẻo GJS-400-15 / 0.7040. |
| Thân Van (RP45S) | Thép đúc A216WCB / 1.0619. |
| Thân Van (RP45I) | Inox CF8M / 1.4408. |
| Đế Van (Seat) | Thép không gỉ |
| Đĩa Van (Disc) | Thép không gỉ |
| Ống Xếp (Bellows) | Inox AISI 316 Ti / 1.4571. |
| Trục Van (Spindle) | Inox AISI 304 / 1.4301. |
| Lò Xo Điều Chỉnh | Thép lò xo (Spring Steel). |

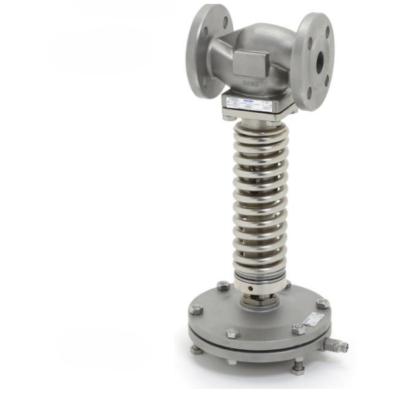

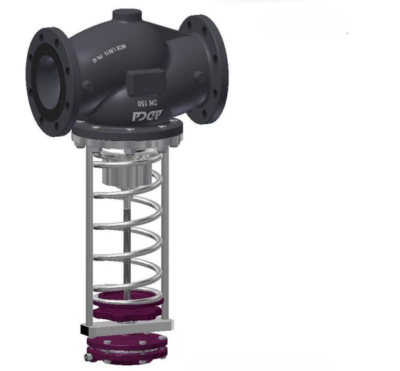

Van giảm áp ADCA RP45 là dòng van điều khiển tự động, hoạt động không cần năng lượng phụ trợ, được thiết kế chuyên dụng cho các hệ thống hơi nóng, khí nén, khí trơ công nghiệp và các chất lỏng tương thích với vật liệu chế tạo. Đây là lựa chọn lý tưởng để duy trì áp suất đầu ra ổn định, đặc biệt hiệu quả trong các hệ thống năng lượng và quy trình công nghiệp yêu cầu sự kiểm soát áp suất khắt khe.
Nguyên Lý Hoạt Động
Van giảm áp RP45 hoạt động dựa trên nguyên lý cân bằng lực giữa lò xo điều chỉnh và áp suất đầu ra.
- Áp suất đầu ra được truyền qua một đường ống hồi tiếp tới màng ngăn (hoặc piston).
- Lực do áp suất này tạo ra sẽ đối kháng với lực của lò xo đã được cài đặt trước.
- Sự cân bằng giữa hai lực này sẽ điều khiển độ mở của van, qua đó điều chỉnh tiết diện dòng chảy và duy trì áp suất đầu ra ở mức mong muốn.
Đặc Điểm Nổi Bật Của Van Giảm Áp ADCA RP45
- Thiết Kế Chắc Chắn, Vận Hành Tin Cậy: Van có kết cấu vững chắc, đảm bảo hoạt động bền bỉ và ổn định lâu dài (fit-and-forget).
- Ống Xếp (Bellows) Siêu Bền: Được trang bị ống xếp (bellows) có độ bền cao, giúp cân bằng áp suất và loại bỏ ma sát trên trục van, tăng độ nhạy và độ chính xác.
- Tỷ Lệ Giảm Áp Lớn: Phù hợp cho các ứng dụng đòi hỏi tỷ lệ giảm áp cao.
- Bộ Truyền Động Dễ Dàng Thay Thế: Thiết kế cho phép thay đổi bộ truyền động một cách linh hoạt.
- Tùy Chọn Đa Dạng:
- Làm kín mềm (soft sealing) bằng PTFE/GR cho hơi nước.
- Làm kín mềm bằng cao su Nitrile (NBR) cho các ứng dụng khí nén và gas yêu cầu độ kín khít tuyệt đối.
- Tùy chọn bộ phận chia dòng để giảm tiếng ồn.
Thông Số Kỹ Thuật Chi Tiết
Thông Số Chung
| Thuộc Tính | Chi Tiết |
| Ứng Dụng | Hơi nóng, khí nén, các loại khí và chất lỏng tương thích. |
| Kích Thước | DN 15 đến DN 150. |
| Kết Nối | Mặt bích theo tiêu chuẩn EN 1092-2 PN16 hoặc EN 1092-1 PN16 – PN40. |
| Lắp Đặt | Lắp đặt trên đường ống ngang. Cần lắp thêm bộ lọc Y, bộ tách ẩm và bẫy hơi ở phía trước van. |
Vật Liệu Chế Tạo Chính
| Vị Trí | Tên Chi Tiết | Vật Liệu |
| 1 | Thân Van (RP45G) | Gang dẻo GJS-400-15 / 0.7040. |
| 1 | Thân Van (RP45S) | Thép đúc A216WCB / 1.0619. |
| 1 | Thân Van (RP45I) | Inox CF8M / 1.4408. |
| 3 | Đế Van (Seat) | Thép không gỉ |
| 4 | Đĩa Van (Disc) | Thép không gỉ |
| 6 | Ống Xếp (Bellows) | Inox AISI 316 Ti / 1.4571. |
| 8 | Trục Van (Spindle) | Inox AISI 304 / 1.4301. |
| 9 | Lò Xo Điều Chỉnh | Thép lò xo (Spring Steel). |
Điều Kiện Vận Hành Giới Hạn
| Model | Áp Suất Đầu Vào Tối Đa | Áp Suất Đầu Ra Tối Đa | Nhiệt Độ Hoạt Động Tối Đa | Tỷ Lệ Giảm Áp Tối Đa |
| RP45G (PN16) | 13 bar. | 13 bar (DN15-100) / 12 bar (DN125-150). | 200°C. | 25:1. |
| RP45S (PN40) | 25 bar. | 18 bar (DN15-100) / 16.5 bar (DN125-150). | 250°C. | 25:1. |
| RP45IN (PN40) | 25 bar. | 18 bar (DN15-100) / 16.5 bar (DN125-150). | 90°C. | 10:1. |
Hướng Dẫn Lắp Đặt và Vận Hành
Để đảm bảo van hoạt động hiệu quả và an toàn, cần tuân thủ các khuyến nghị sau:
- Lắp Đặt Đúng Vị Trí: Van phải được lắp trên đường ống nằm ngang.
- Bảo Vệ Màng Ngăn: Với nhiệt độ vận hành trên 100°C, bắt buộc phải sử dụng một bình chứa nước làm mát (seal pot) để bảo vệ màng ngăn khỏi nhiệt độ cao. Khi đó, van phải được lắp với màng ngăn hướng xuống dưới.
- Đường Ống Hồi Tiếp: Đường ống cảm biến áp suất đầu ra nên được kết nối vào đường ống chính ở khoảng cách tối thiểu 1 mét tính từ van.
- Điều Chỉnh Áp Suất: Sử dụng chìa khóa để điều chỉnh áp suất đầu ra. Vặn theo chiều kim đồng hồ để nén lò xo, làm tăng áp suất đầu ra và ngược lại.
- Lưu Ý Khi Dùng Cho Chất Lỏng: Van có hạn chế khi dùng cho chất lỏng do có thể gây ra rung động và búa nước ở mức công suất dưới 20%. Vui lòng tham khảo ý kiến nhà sản xuất trong trường hợp này.
Để được tư vấn kỹ thuật chi tiết và báo giá sản phẩm van giảm áp ADCA RP45, vui lòng liên hệ ngay với chúng tôi. Đội ngũ chuyên gia sẵn sàng hỗ trợ bạn lựa chọn giải pháp tối ưu nhất cho hệ thống của mình.
